Beschreibung:
3D gedruckte Vorrichtung inkl. eingelassener Aluminiumhülsen
Anwendungsbereiche:
Diese Vorrichtung ermöglicht es euch in den Jetforce 50ccm Motor Ölbohrungen zu setzen, was von Hand durch die komplexen Winkel nur sehr aufwändig und riskant ist.
Die Ölbohrungen tragen zur verbesserten Schmierung der Kurbelwellenlager bei, besonders bei 70ccm Hochdrehzahl Motoren zu empfehlen.
Was wird zusätzlich benötigt:
D5mm Bohrer für Metall (siehe Ref. Standard Länge auf den Bildern)
Akku Schrauber oder Handbohrmaschine
Haftstahl / Metallkleber / Flüssigmetall (zb. PRESTO) denn der Motor muss damit abgedichtet werden
Skills zum Bohren von Löchern sollten vorhanden sein, wenn man mit zu viel Druck oder ohne Bedacht Bohrt kann der Bohrer verlaufen und die Ölbohrung geht nicht an die gewünschte Stelle trotz Vorrichtung
Ablauf/Anleitung:

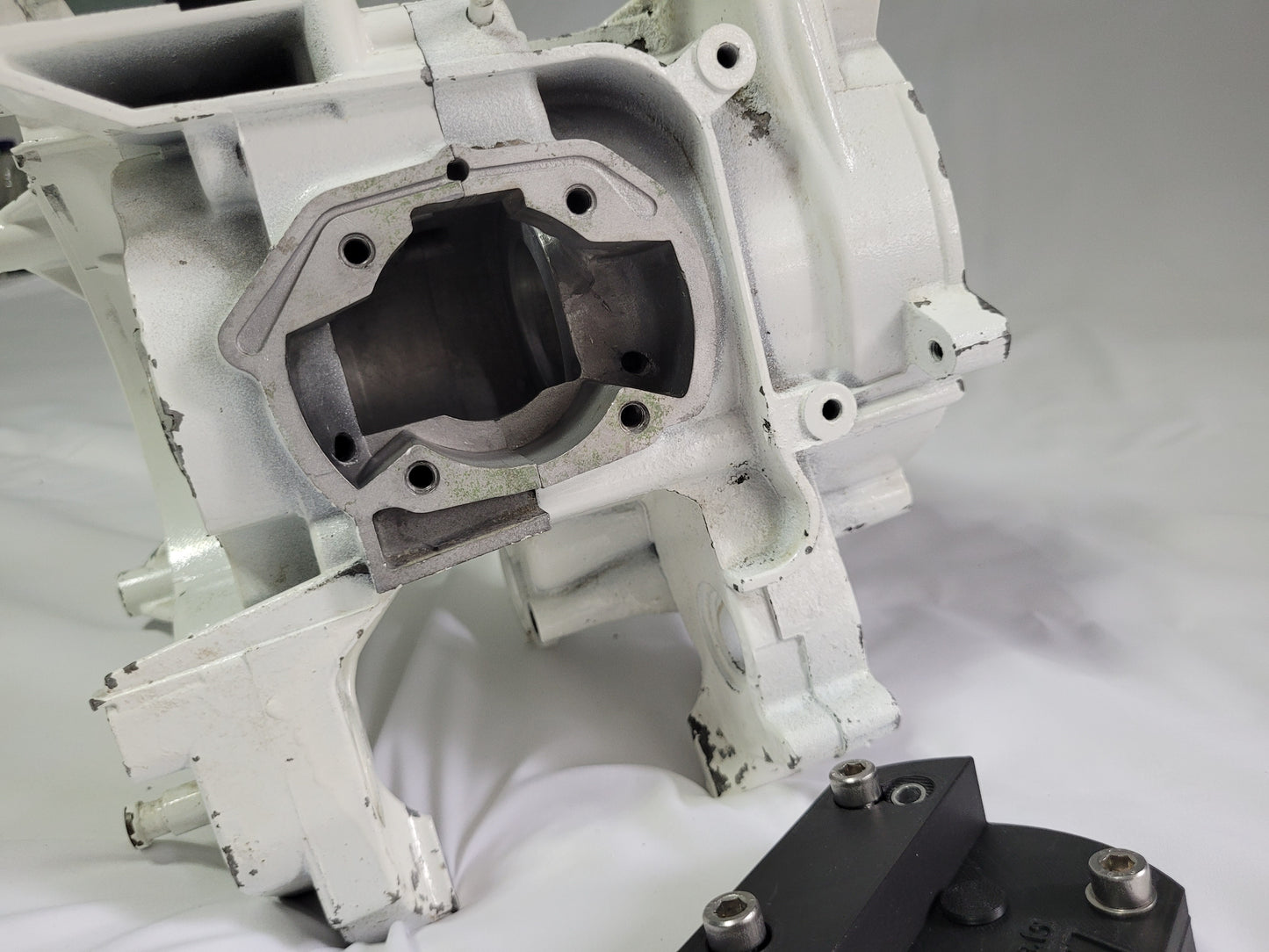

Schritt 1. Ober und Unterteil kombiniert auf das Kurbelgehäuse aufsetzen (Boost Port Zentrierung andrücken richtung Boost Port)
Schritt 2. D5mm Bohrer ansetzen durch die Zentrierhülsen Führung und im Stotterbohrverfahren (rein/raus stotternd) die ersten 5-10mm anbohren (Achtung Bohrer darf nicht verlaufen an der Schrägen Fläche)
Schritt 3. nun nur das Unterteil auf das Kurbelgehäuse aufsetzen, damit der Bohrer komplett durch kommt. Anbohrung5-10mm und Vorrichtung bilden nun die weitere Führung.
Schritt 4. Durchbohren bis die Tiefe wie auf den Ref. Bildern erreicht wurde.
Schritt 5. Alles entfernen und reinigen
Schritt 6. Die Bohrungen sind seitlich teilweise am Motorblock ausgetreten, das ist nicht weiter Schlimm, dafür dient das Flüssigmetall um diese Löcher zu verschließen und abzudichten. Siehe Ref. Bilder, ist kinderleicht und kriegt jeder hin.
Schritt 7. Das Flüssigmetall ist ausgehärtet, nun nochmal durchbohren um alle Reste in der Bohrung zu entfernen
Schritt 8. Alles säubern und entgraten, dann kann die Kurbelwelle wieder rein.
