Beschreibung:

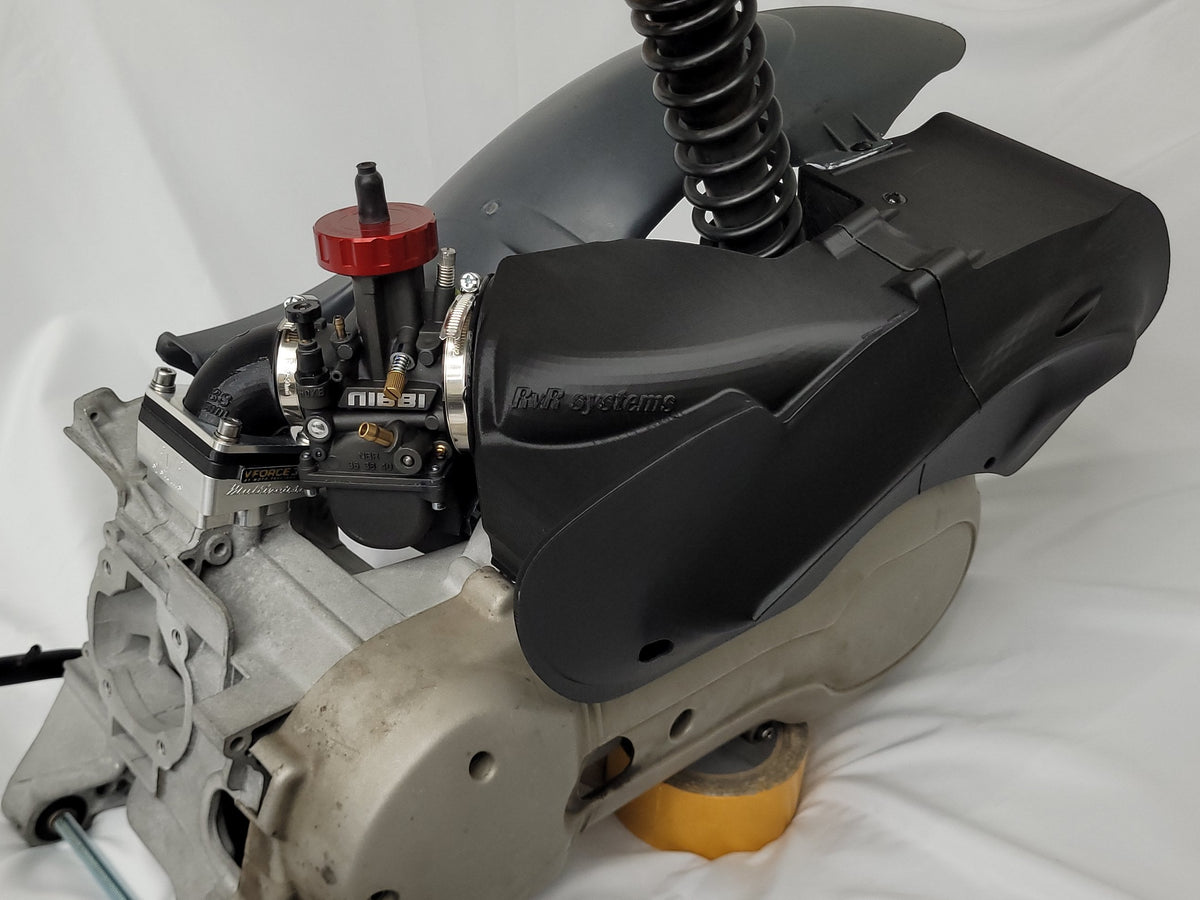

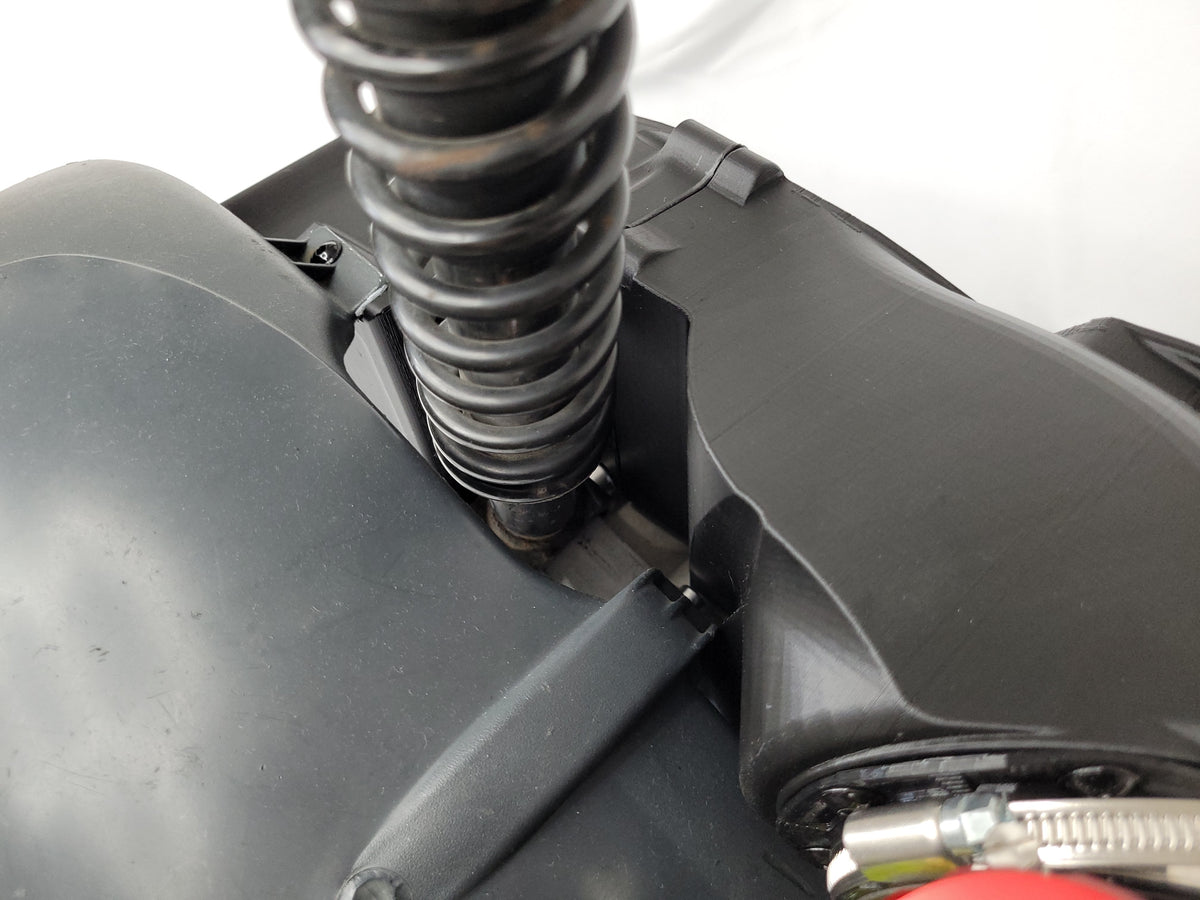

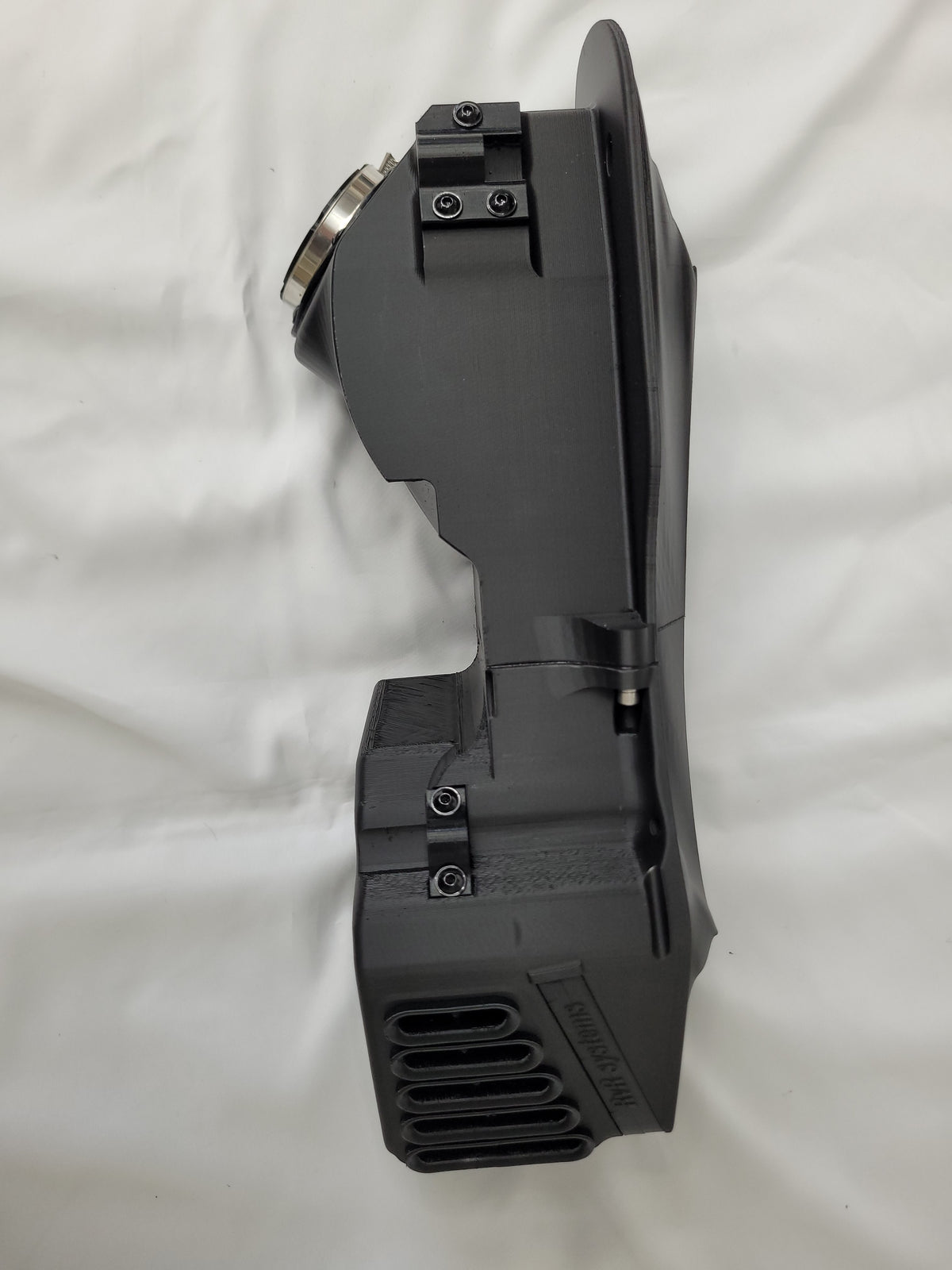

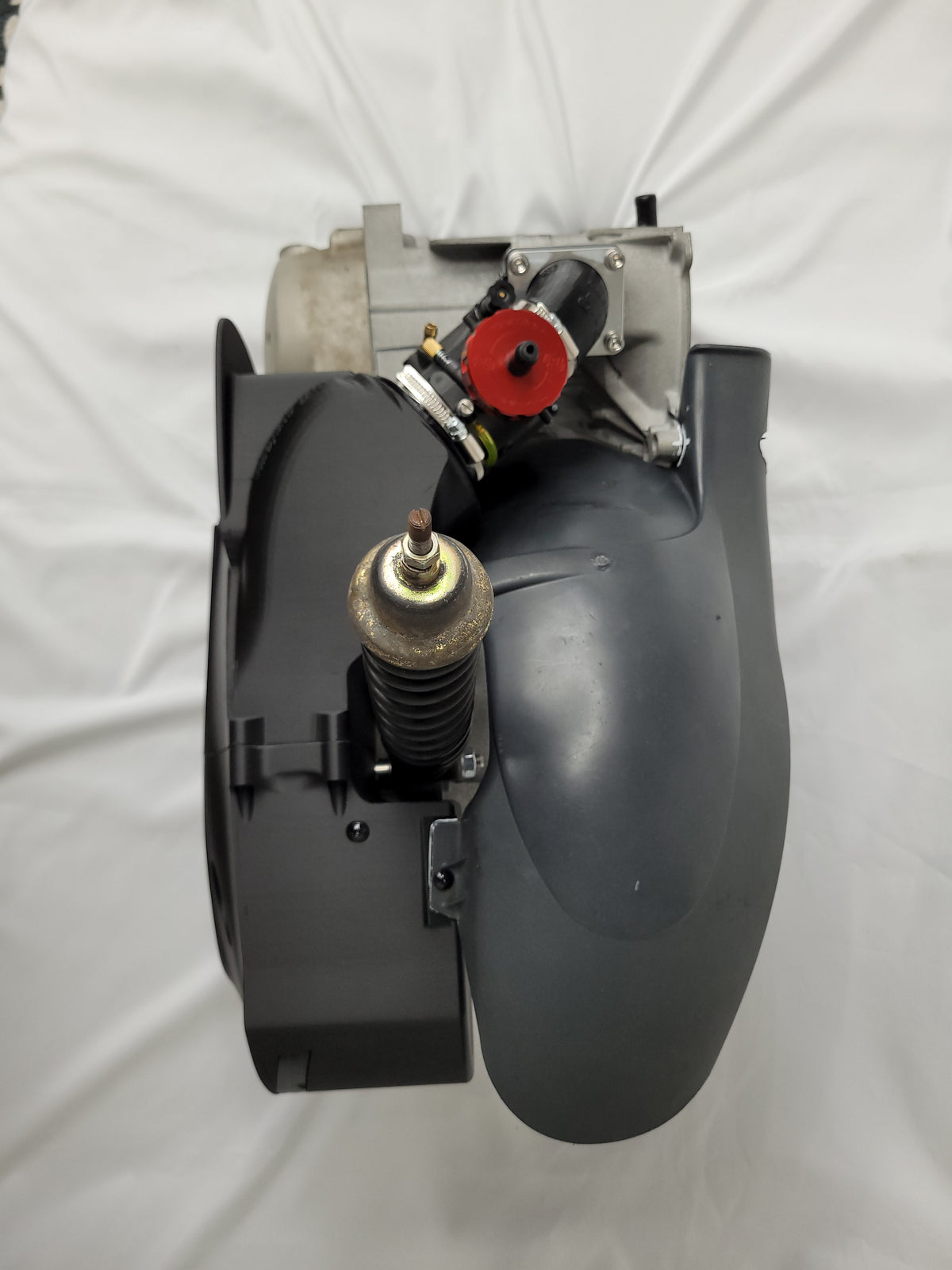

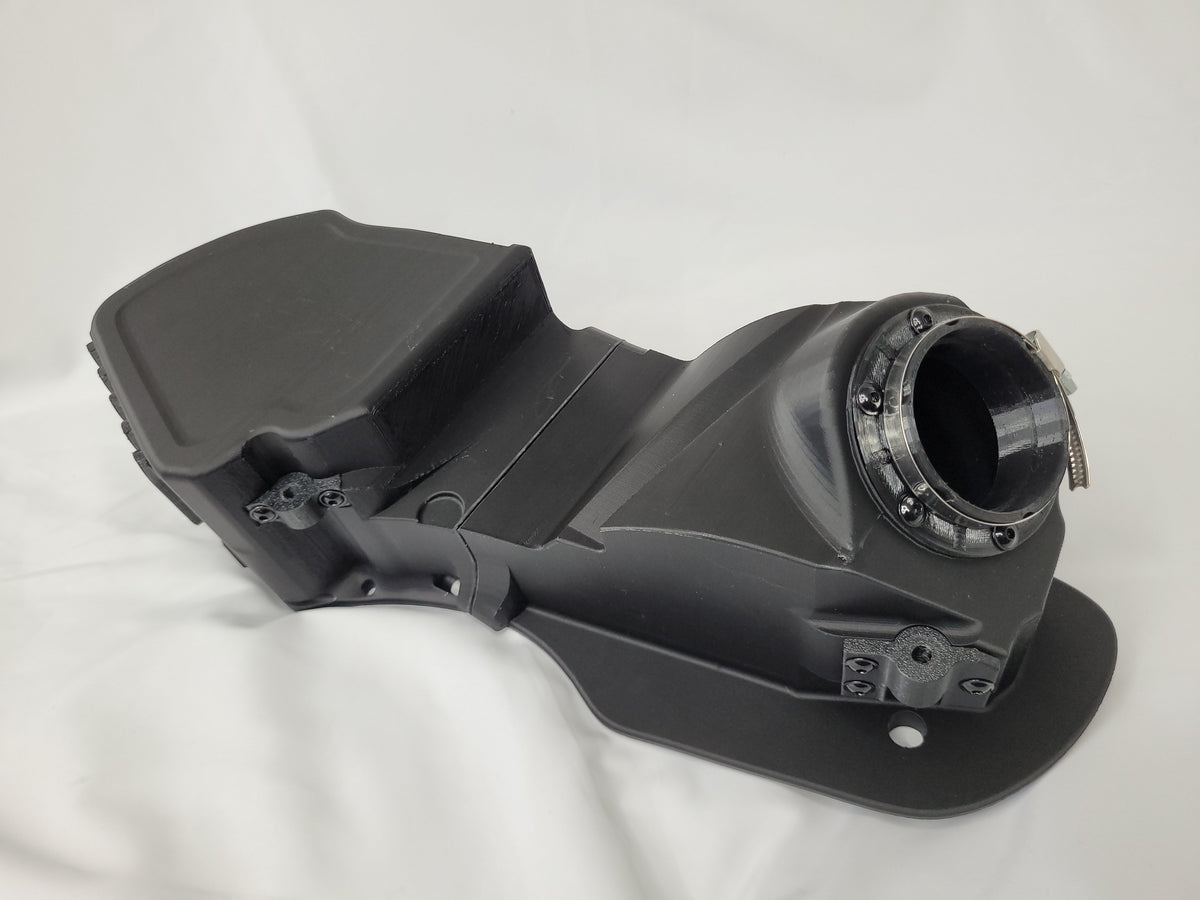

3D gedruckte Airbox mit Venturi Flow design und einer (ohne Demontage) herausnehmbaren Luftfiltermatte.

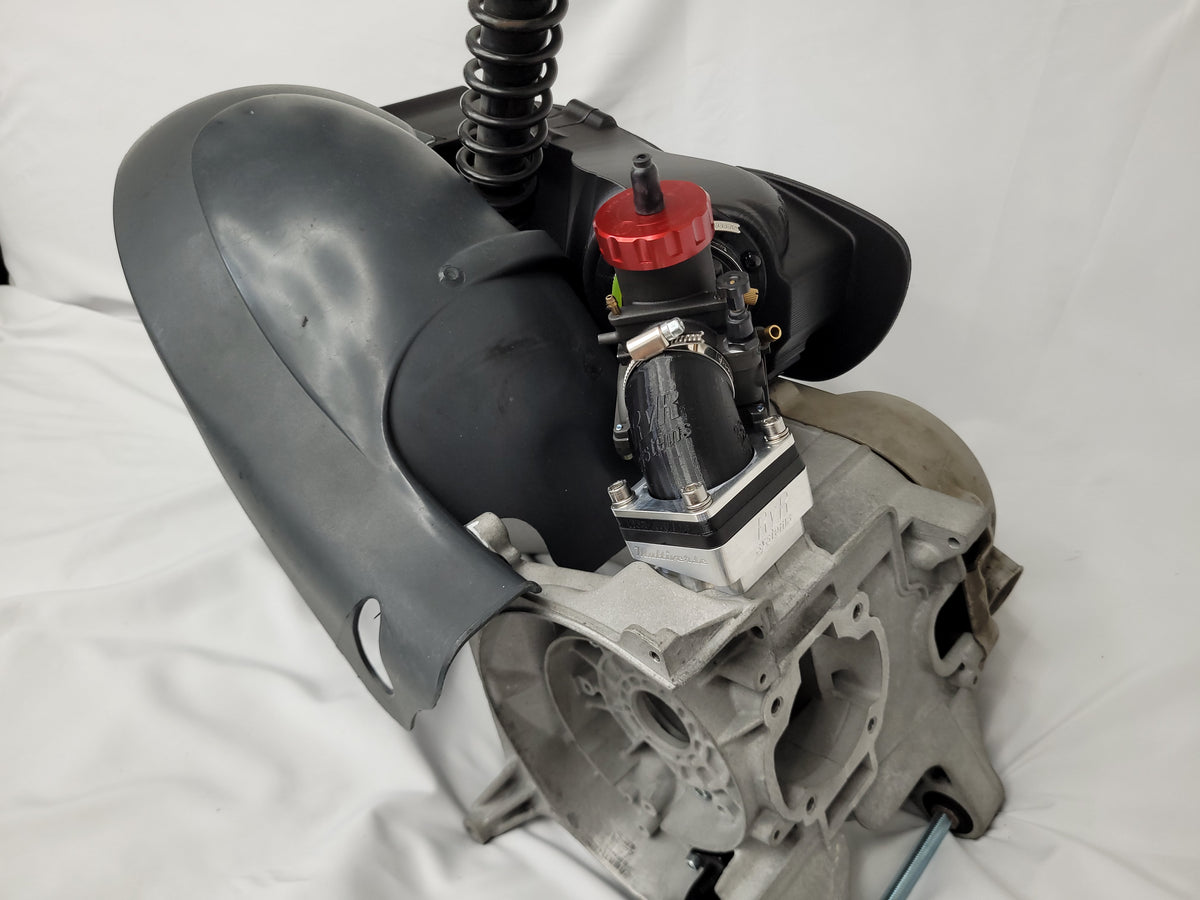

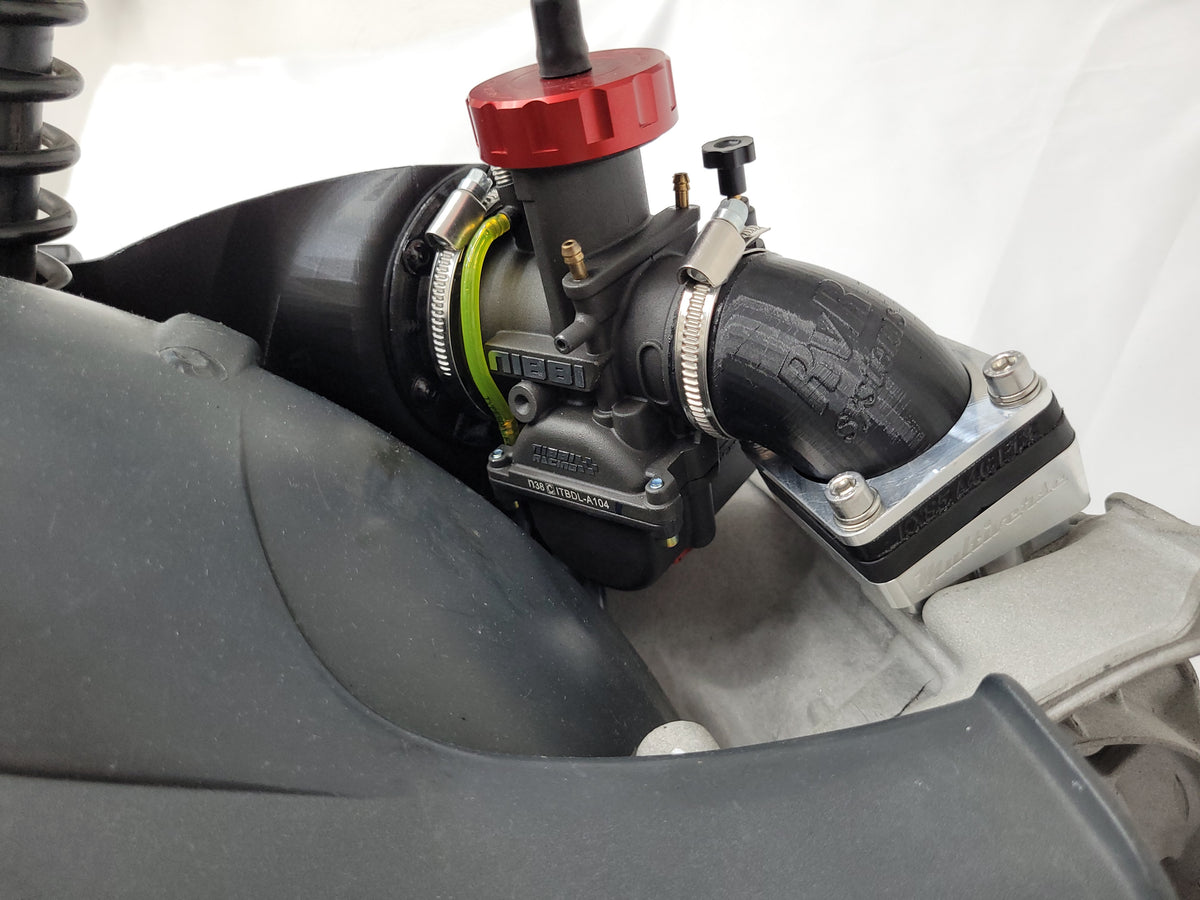

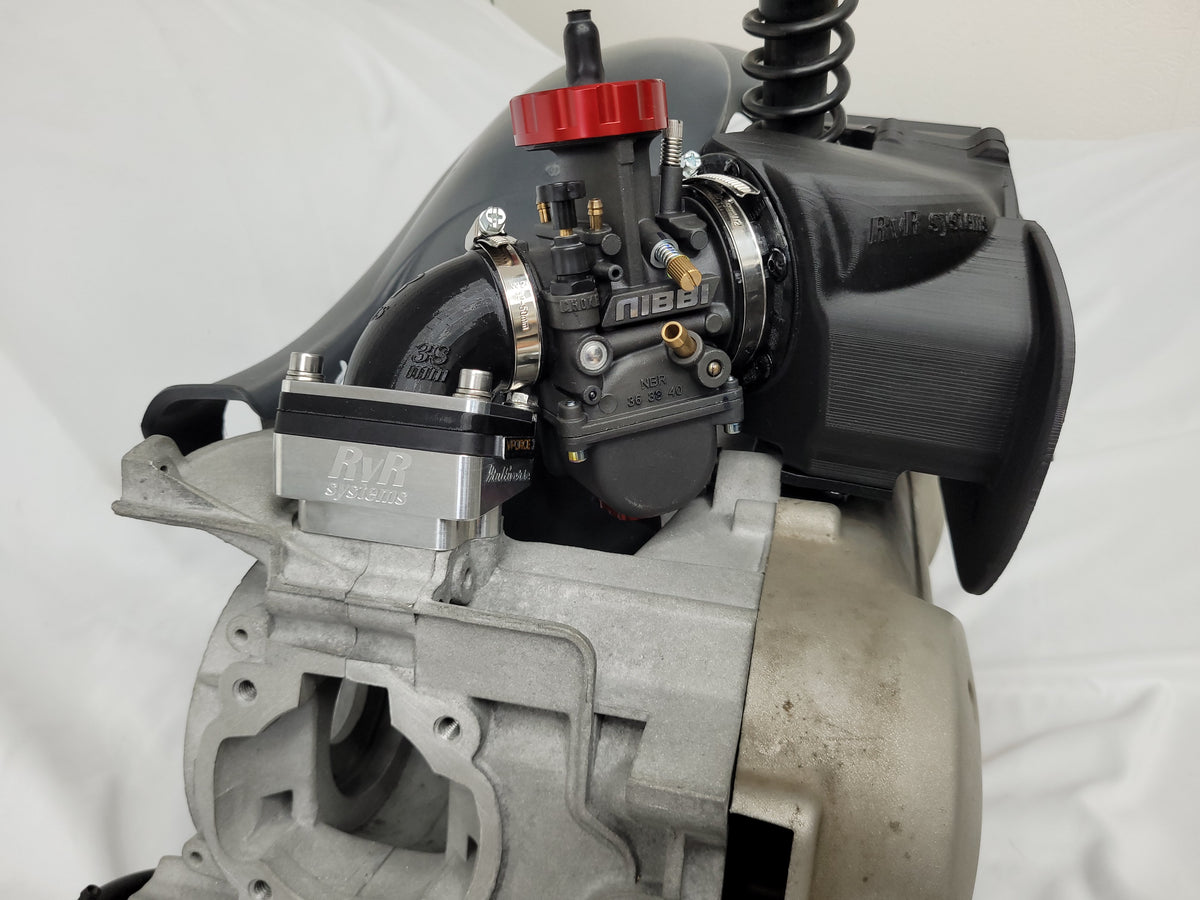

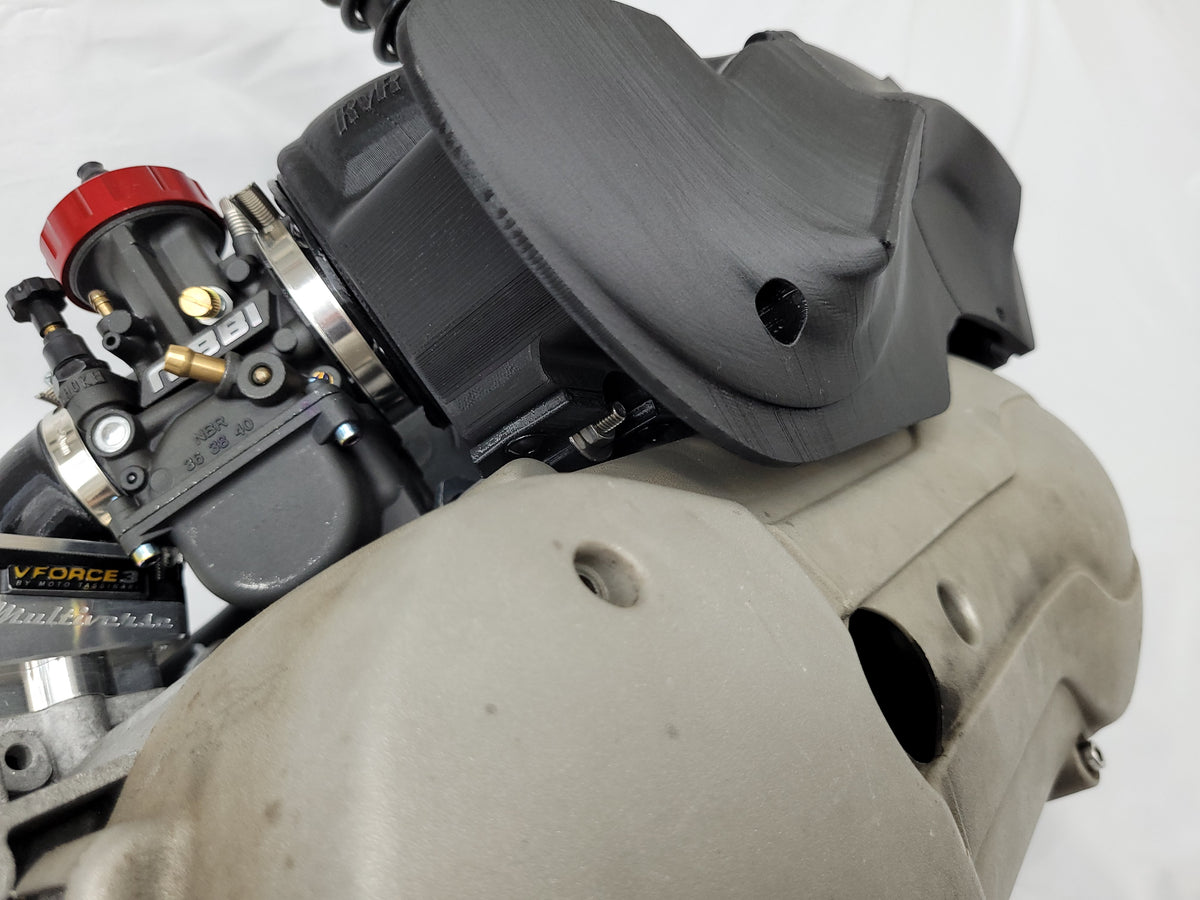

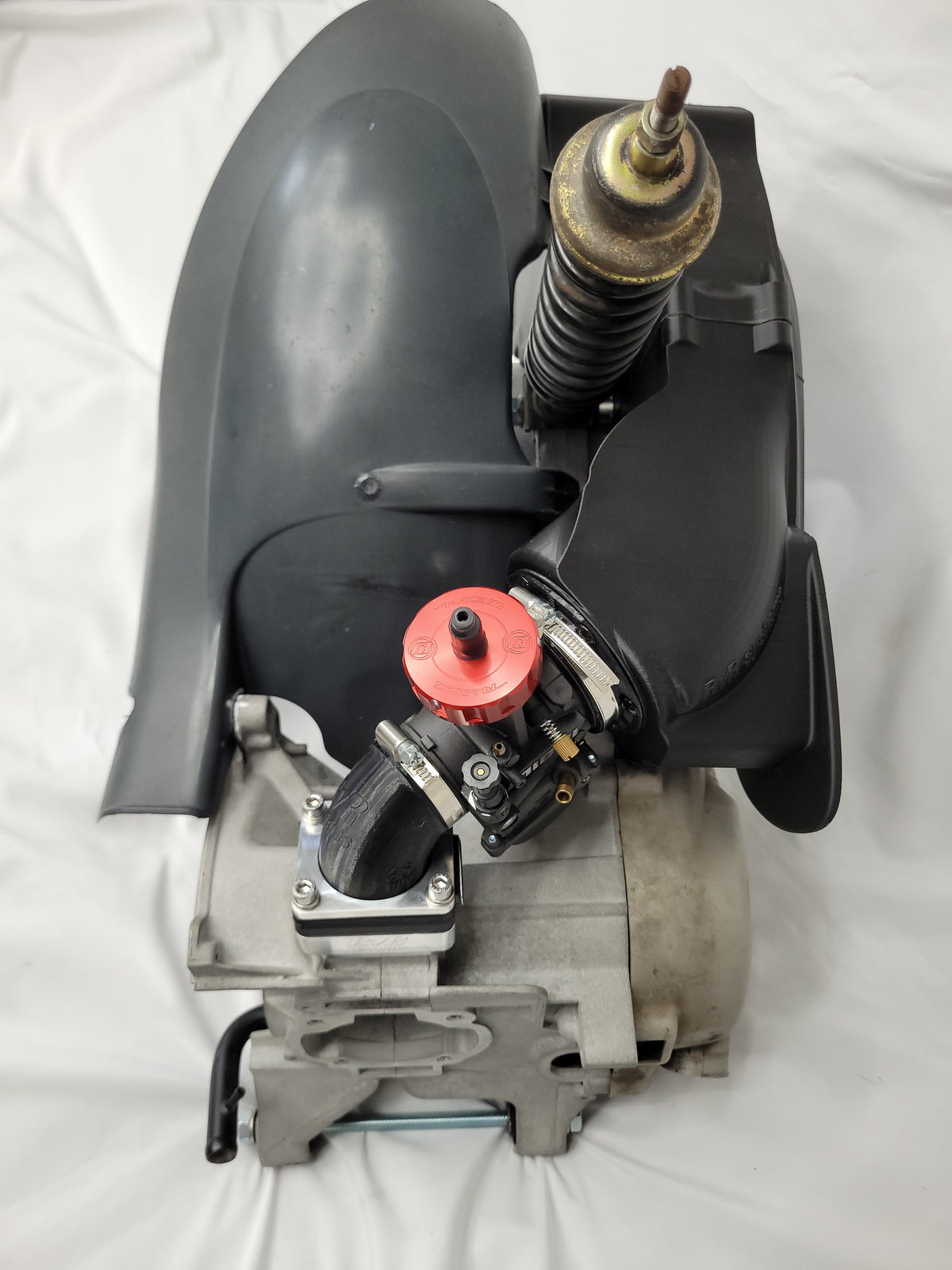

CNC Aluminium Spacer mit 3D Druck Gummi Ansaugstutzen für die Montage eines VForce3 KX85 einer Kawasaki Membranblocks, damit wurde bei Maxi Motoren schon bis zu 40PS erreicht, absolut Konkurenzfähig zur VForce4 RD Membran inkl. Ansaugturm Lösung
Flow Vorteil:

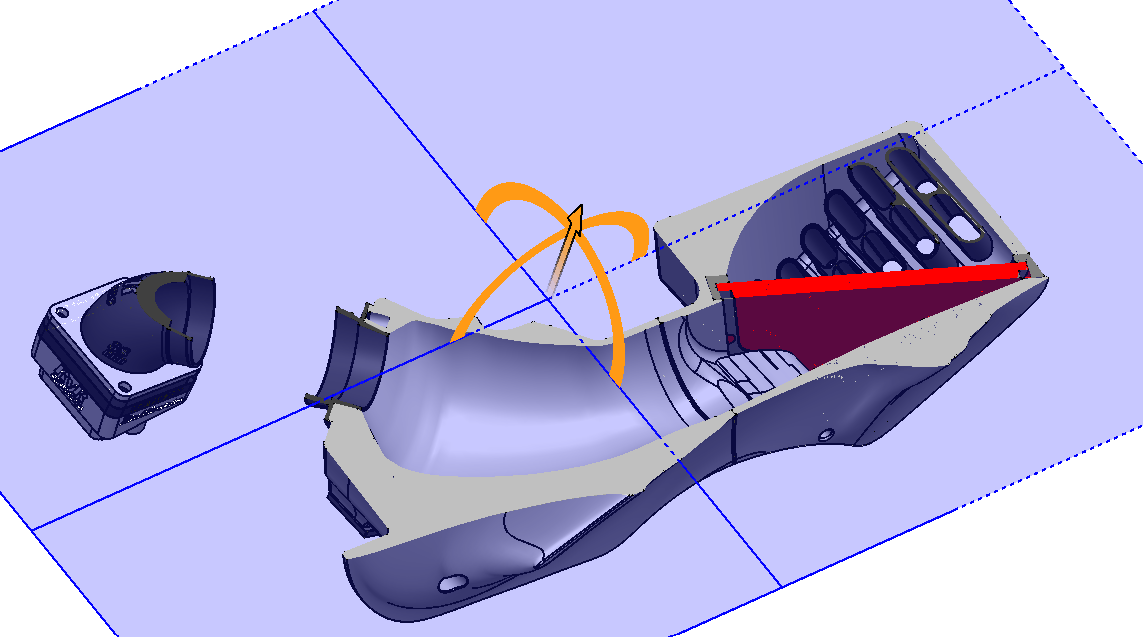

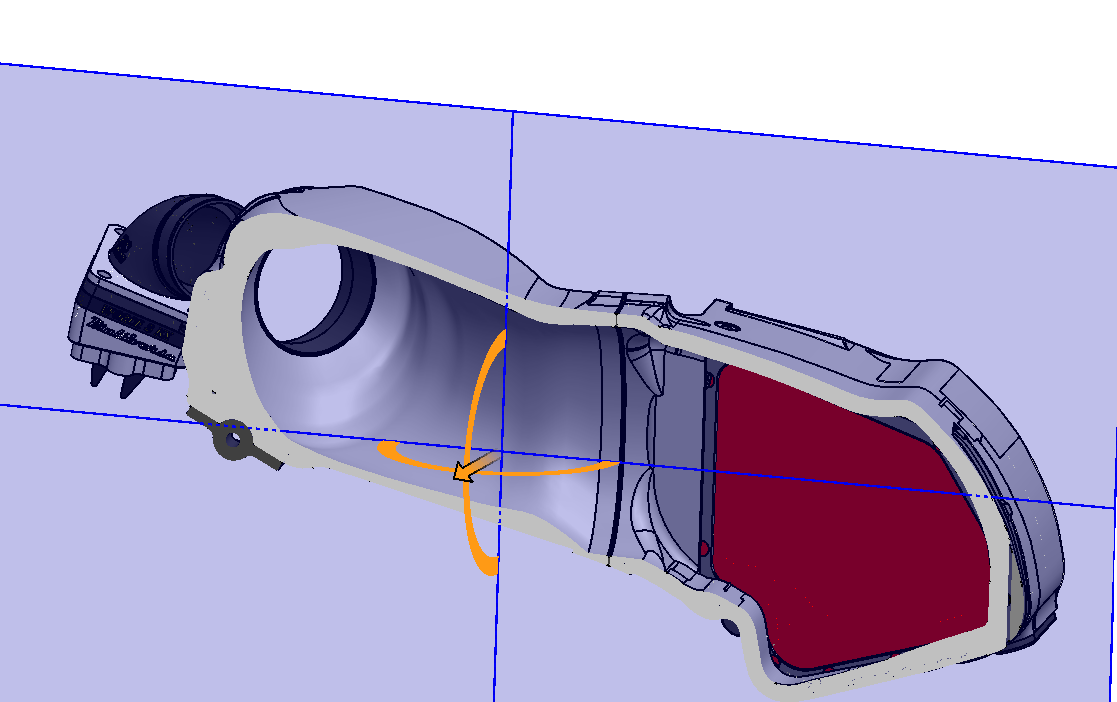

Die Airbox verfügt gegenüber anderen Lösungen verschiedener Hersteller über einen optimiert zulaufenden Luftkanal. Dies war durch das komplette Neudesign des Grundkörpers designtechnisch möglich. Dadurch waren wir nicht an herkömmliche Deckel-/Box-Designs im Inneren gebunden.

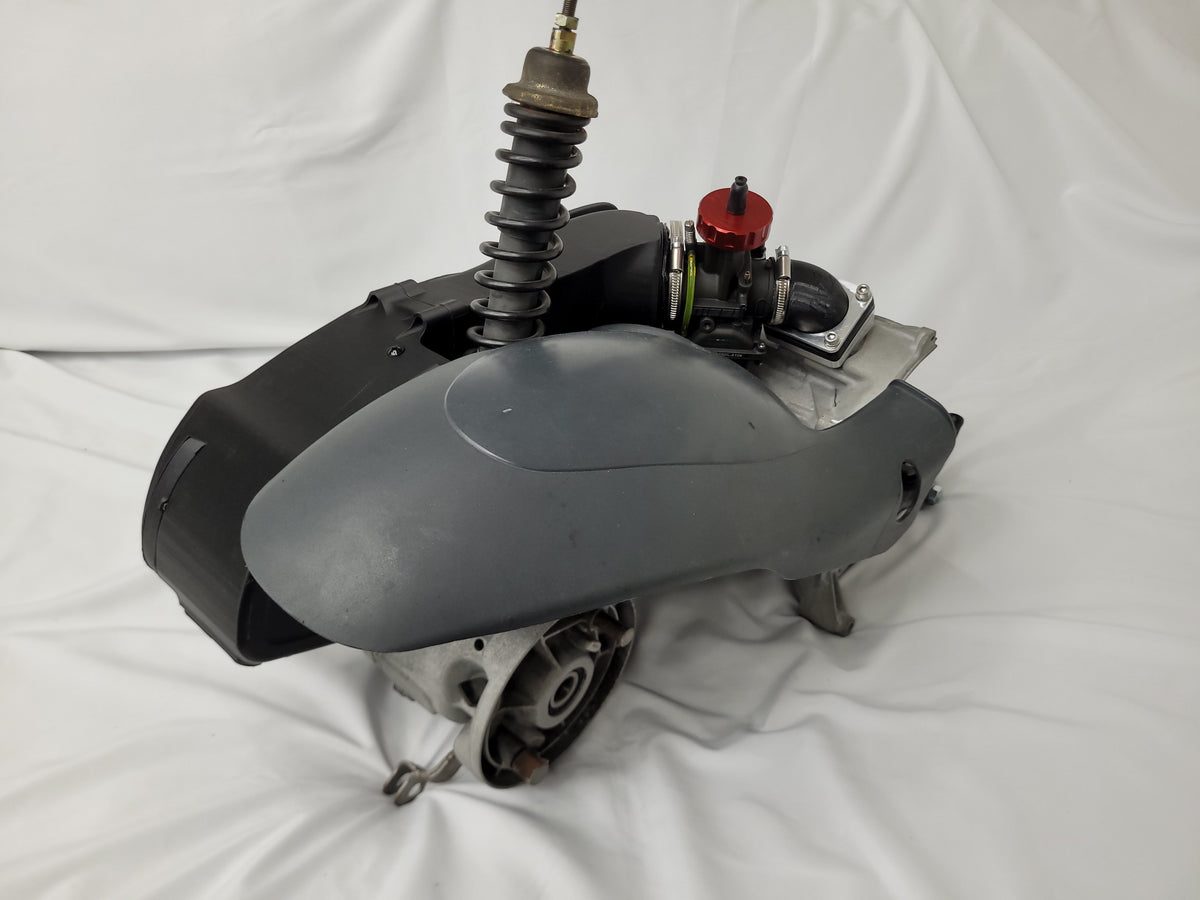

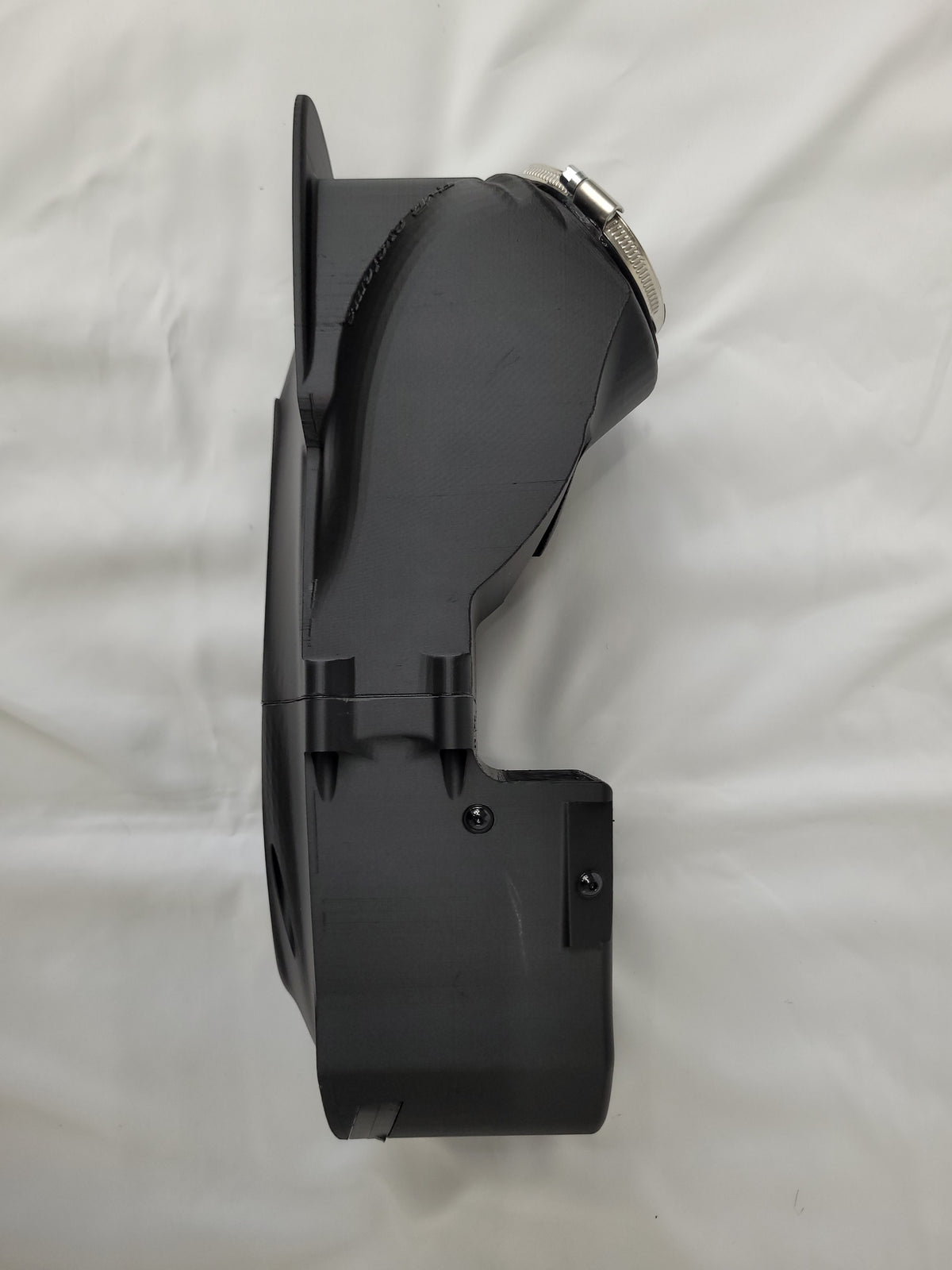

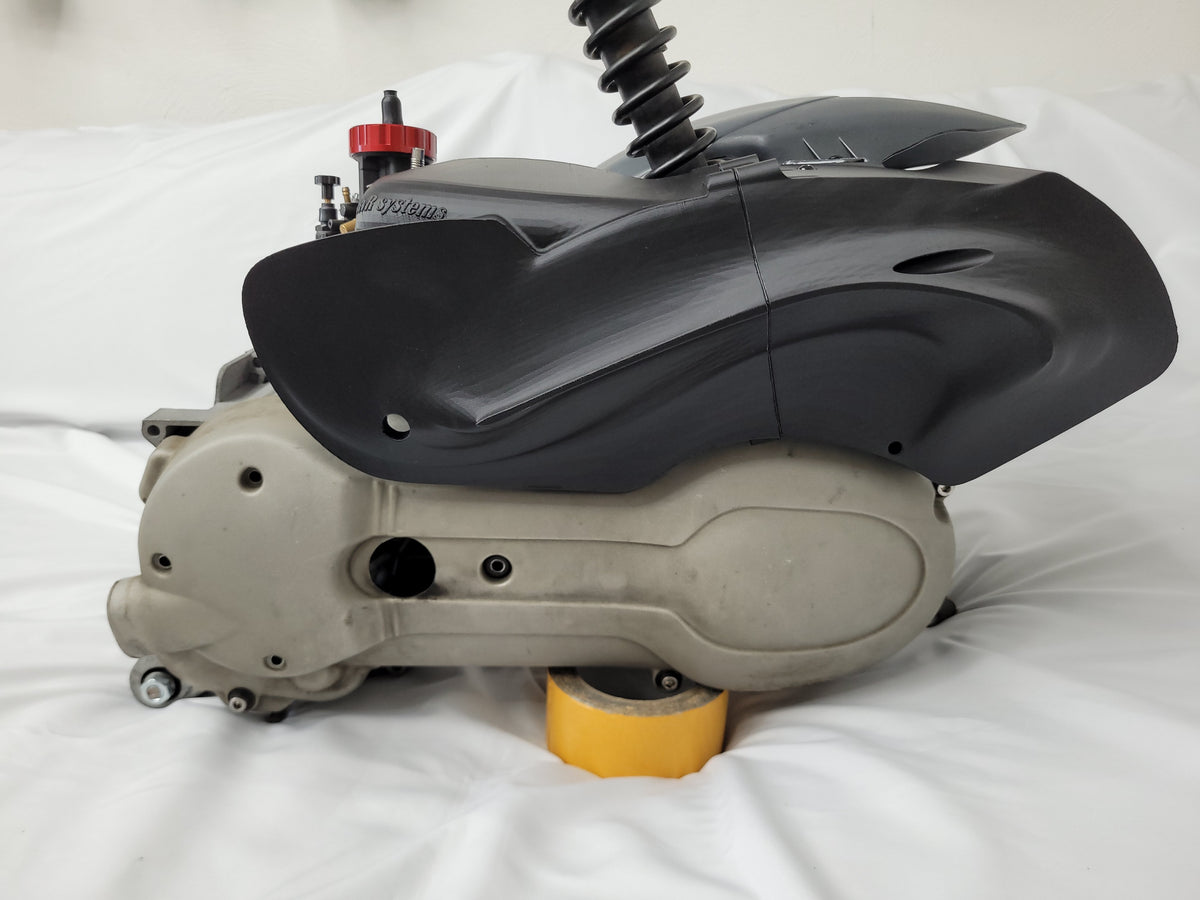

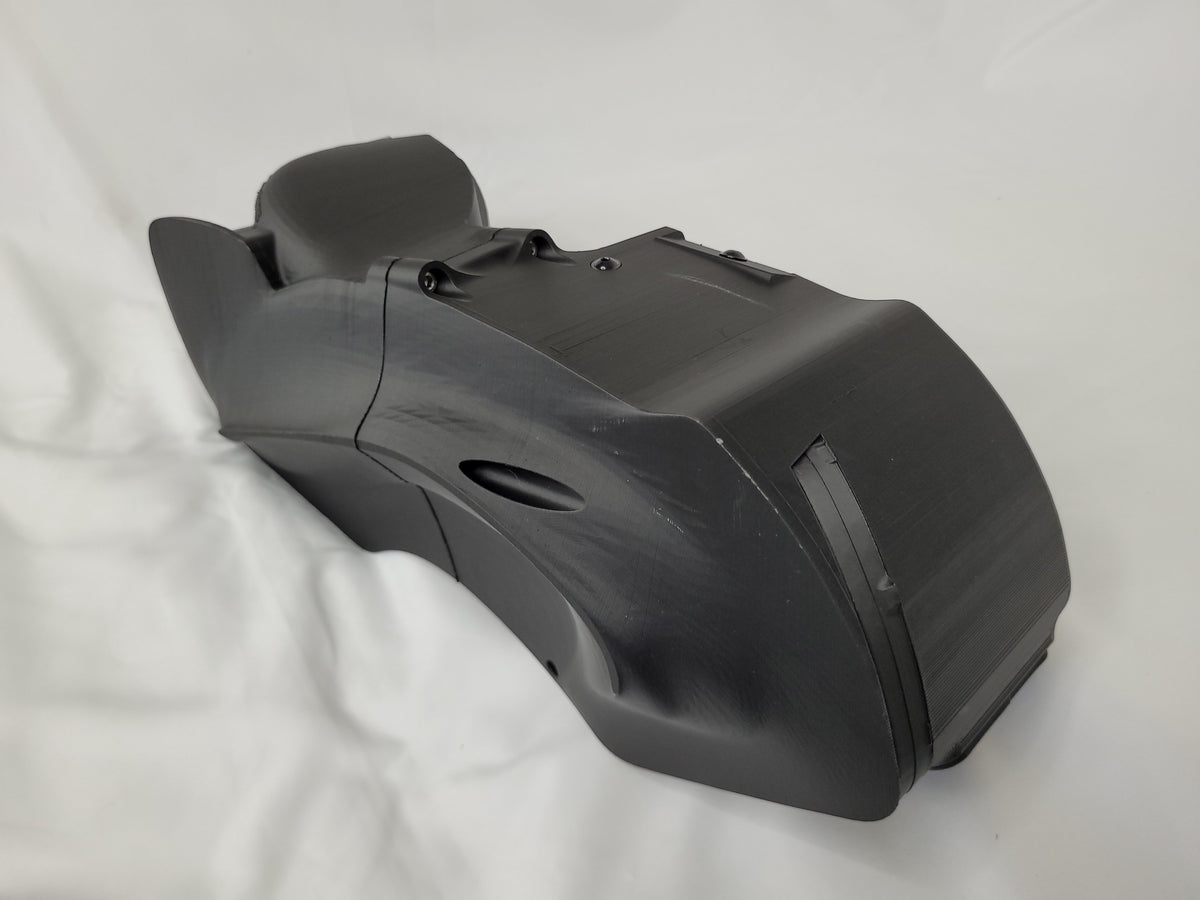

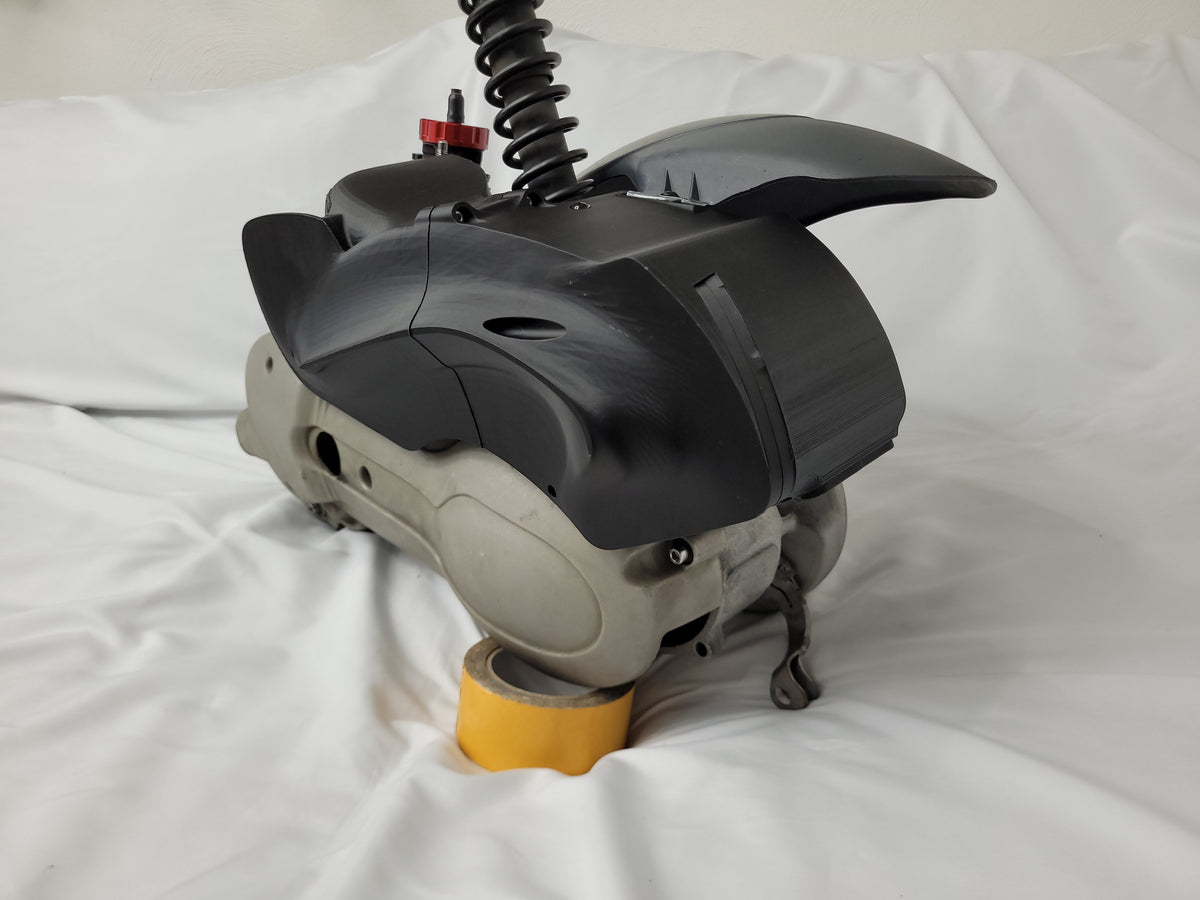

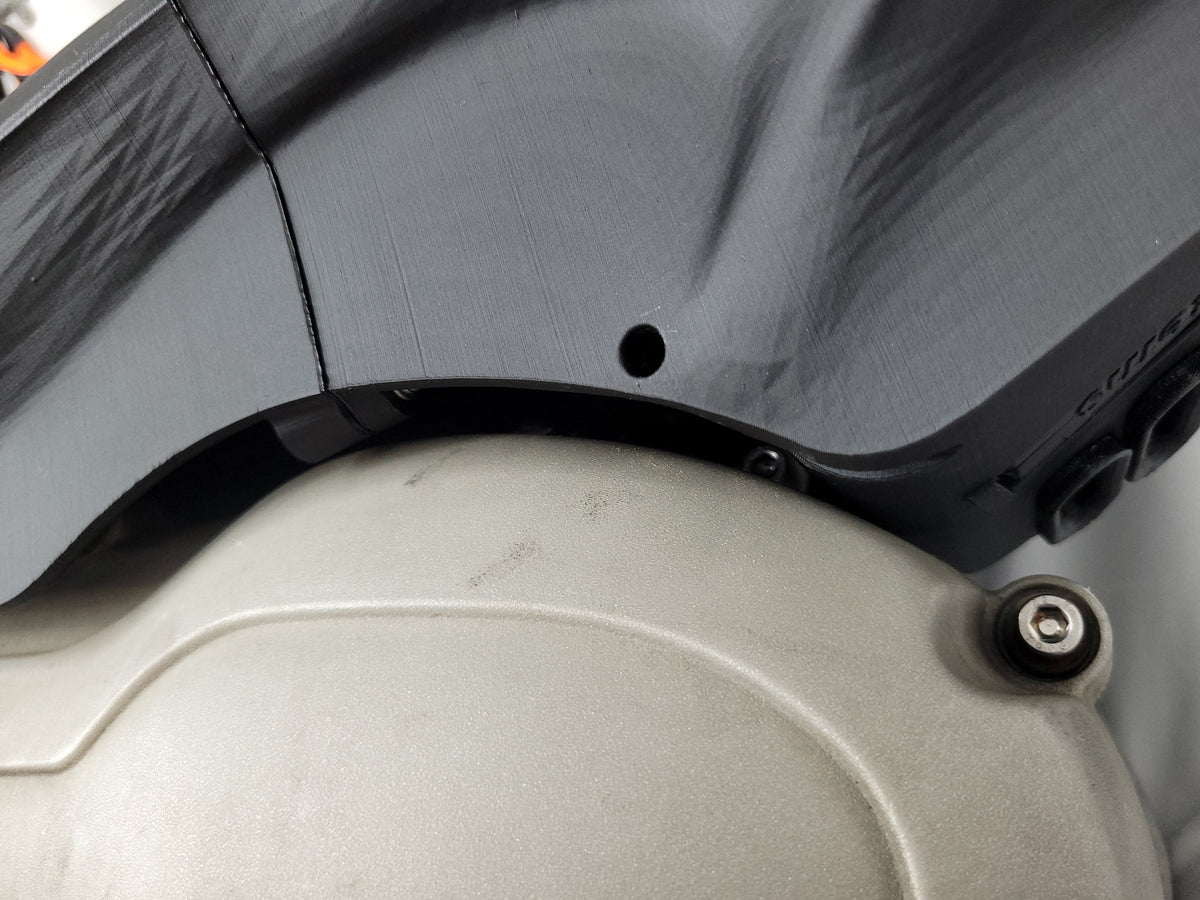

Auch den äußeren Aufbau haben wir möglichst originalgetreu gehalten und lediglich den oberen Bereich ausgebeult. Dadurch konnten wir unnötige Luftverwirbelungen vermeiden, wie sie bei klassischen Tuning-Airbox-Designs häufig entstehen können.
Die vordere Luftkammer wurde dabei zusätzlich vergrößert. Auch die kleine hintere Ruhekammer konnte durch das schräge Design der Luftfiltermatte in ihrer Größe optimiert werden.

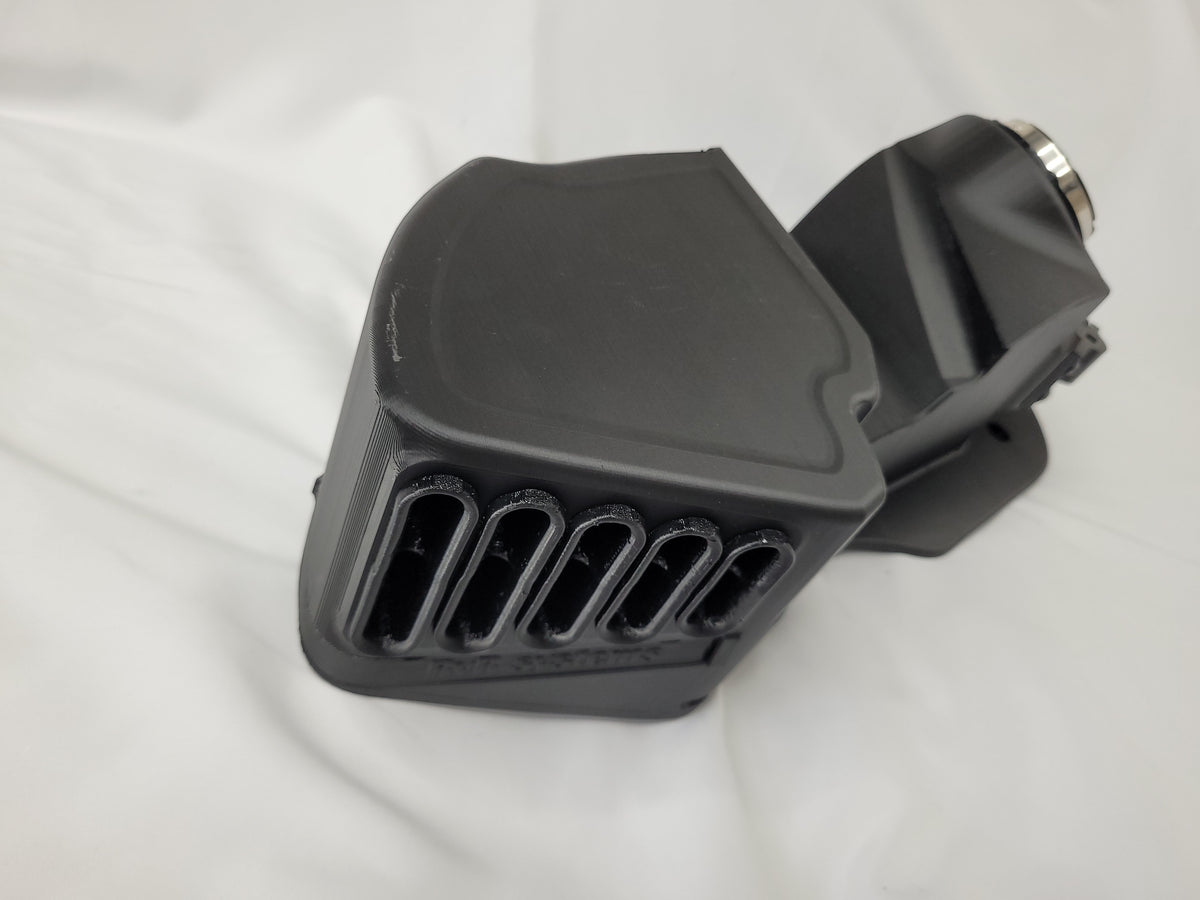

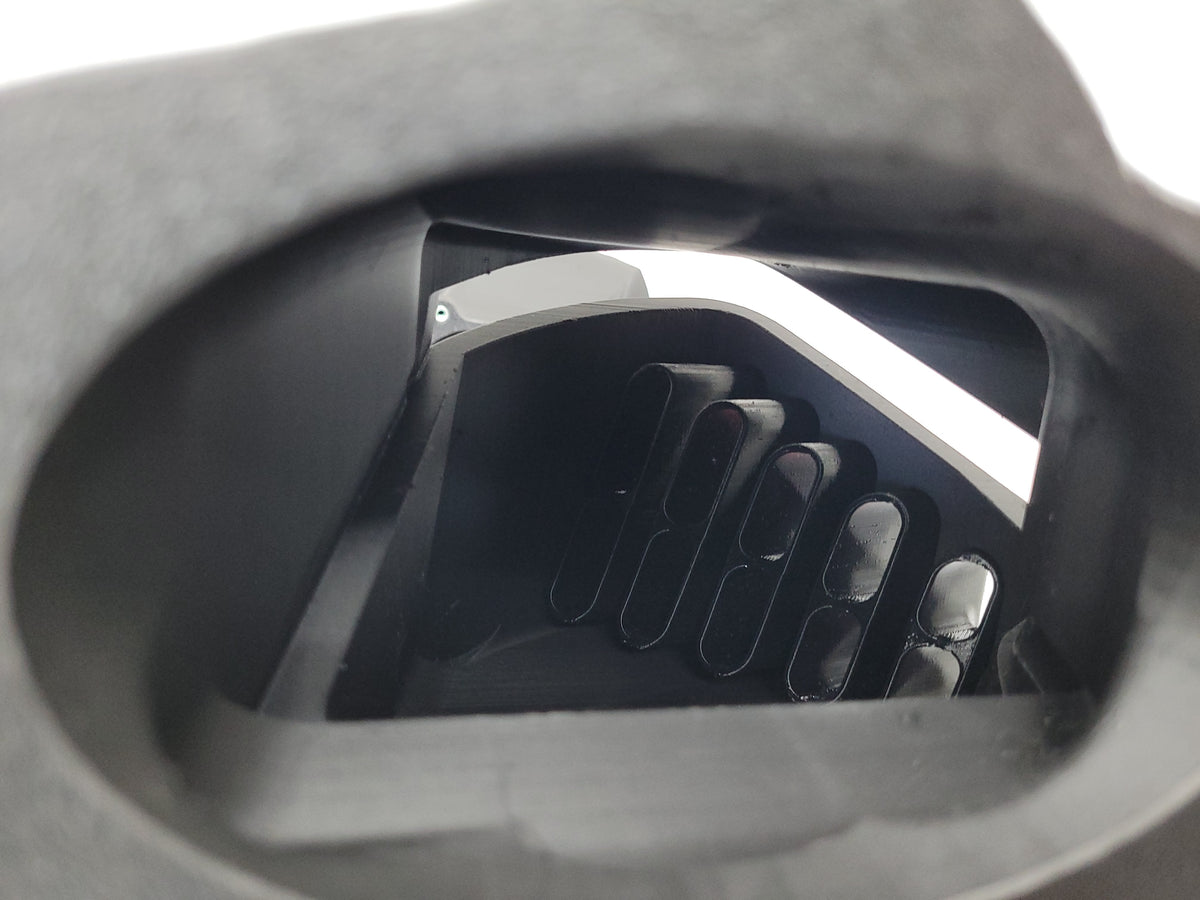

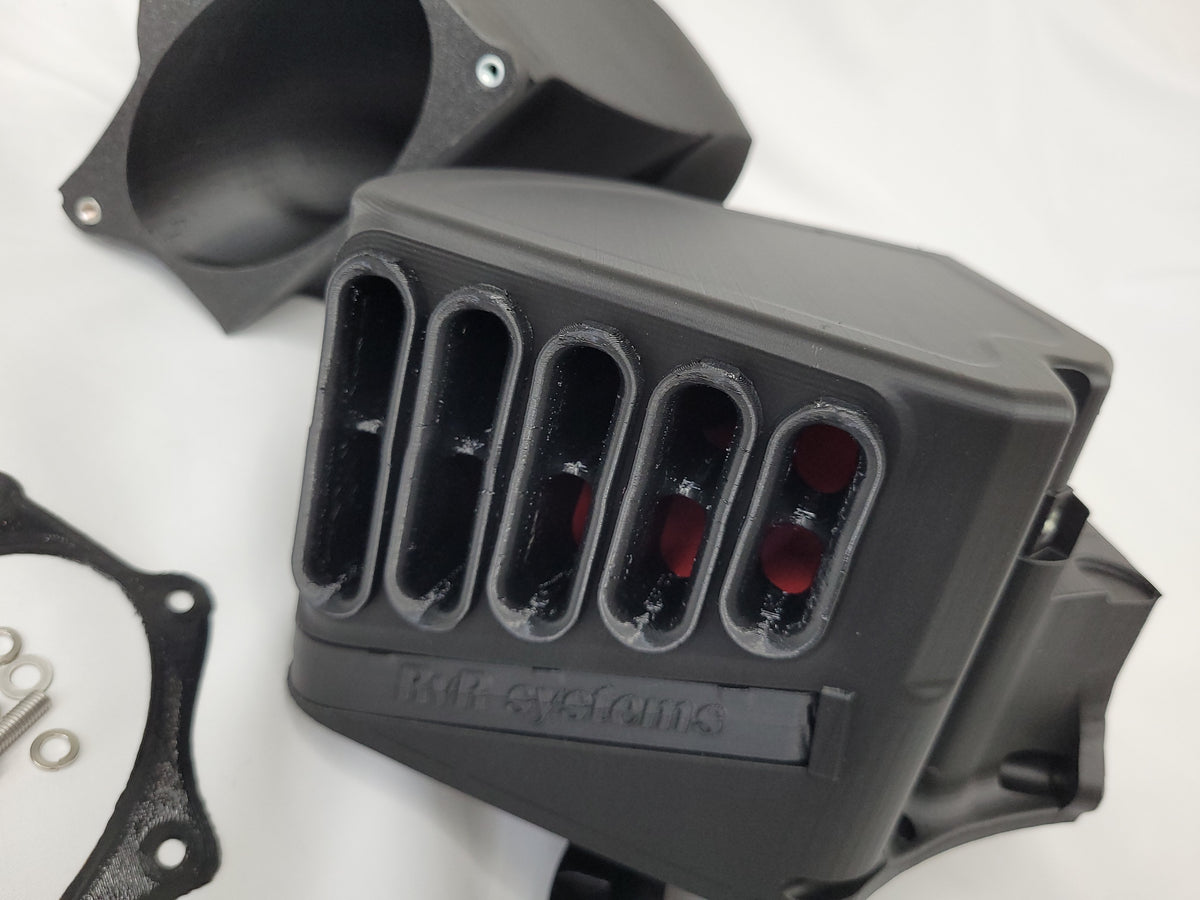

Die fünf Ansaugtrichterrohre sind direkt in Richtung des Luftstroms zum Vergaser ausgerichtet und münden in einen konisch zulaufenden Venturi-Kanal.

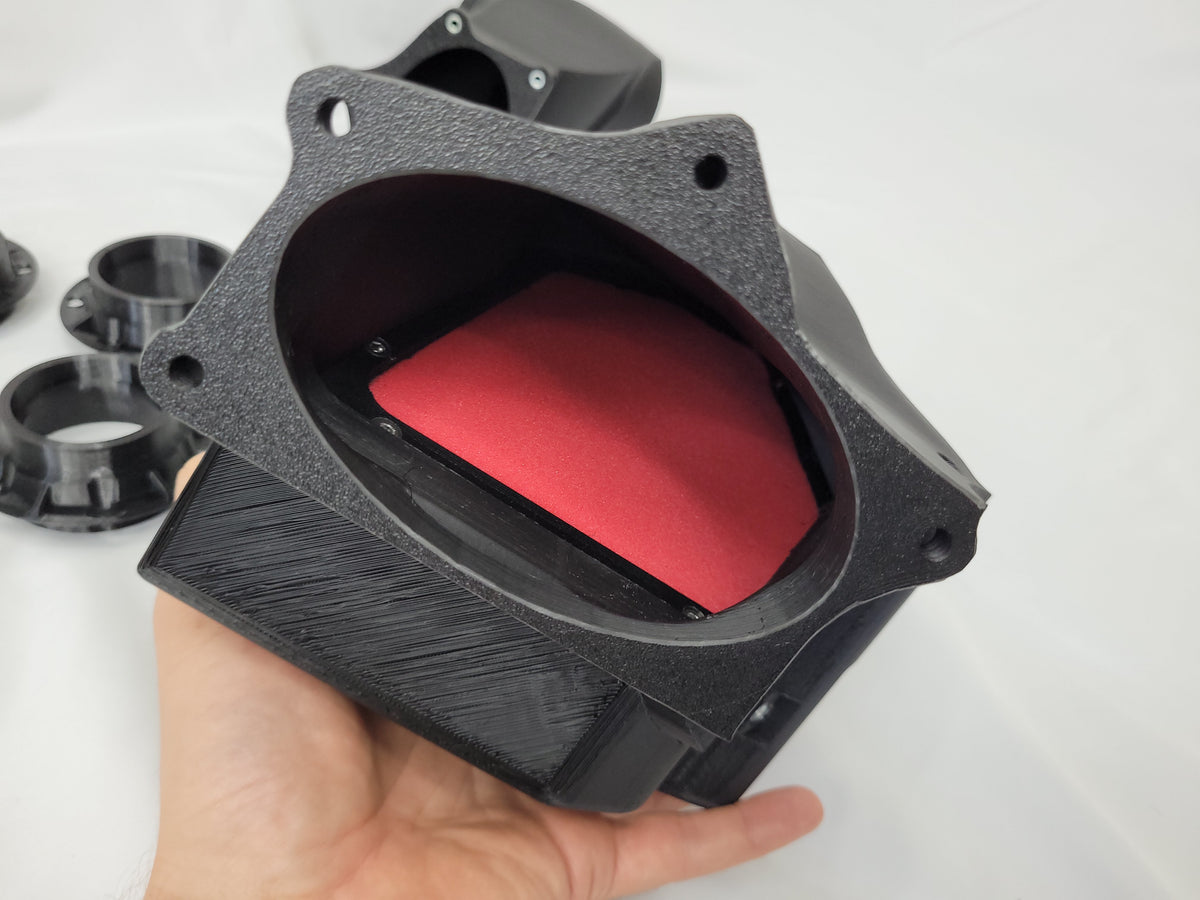

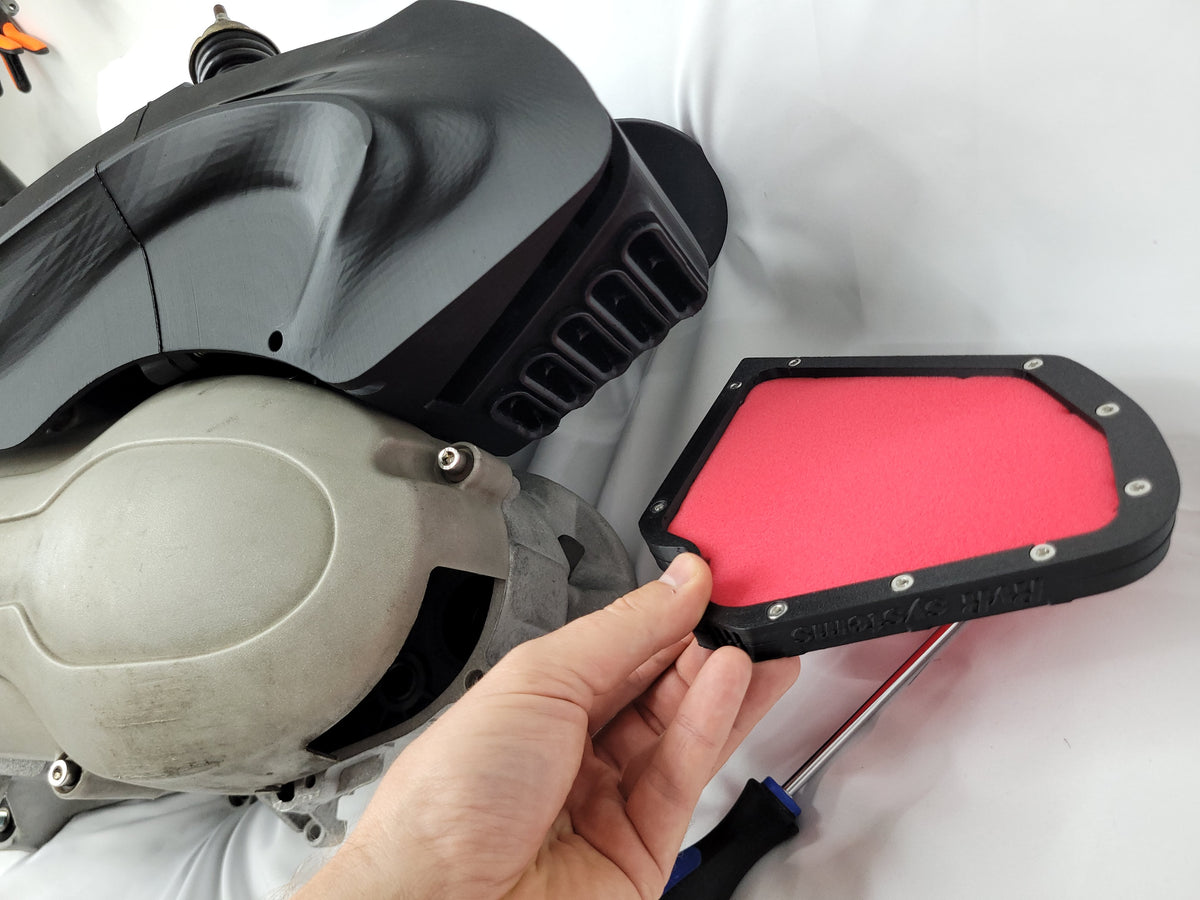

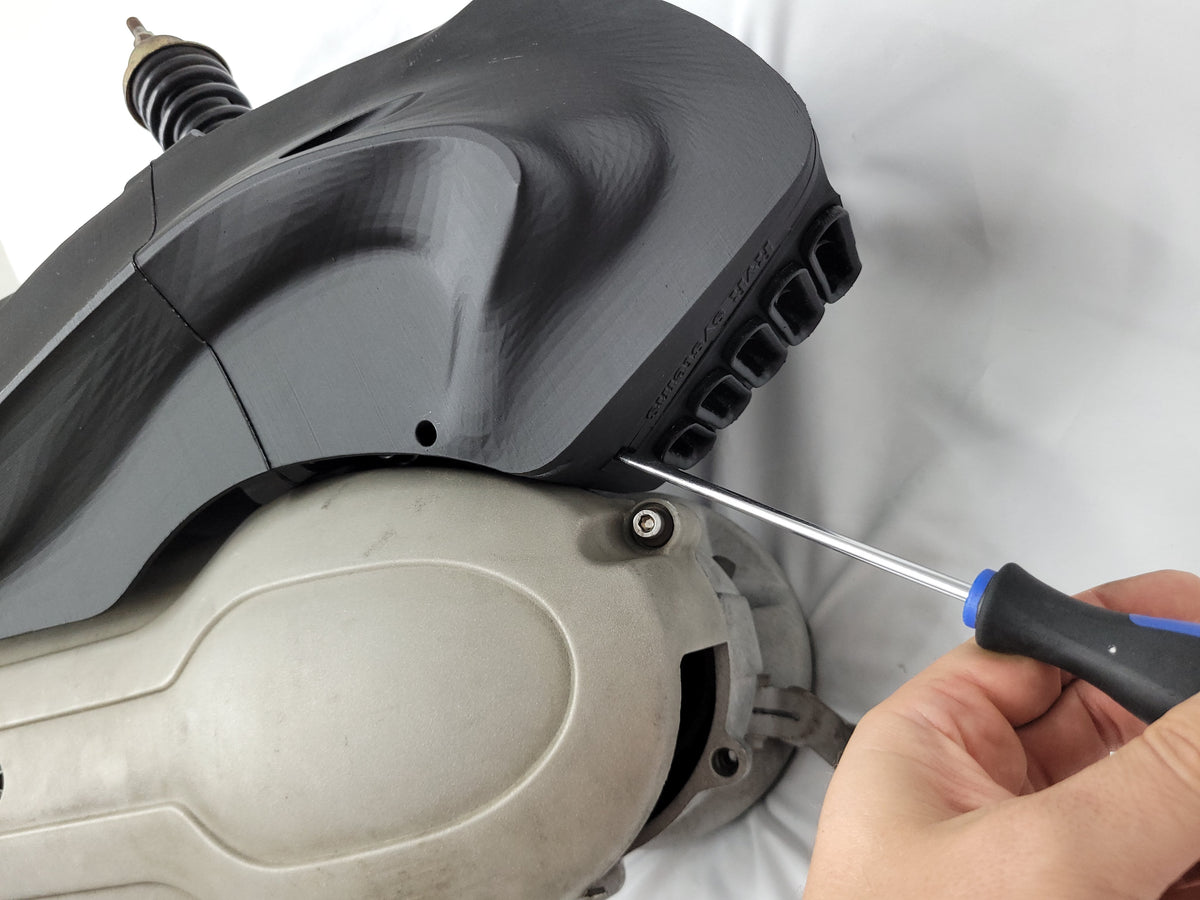

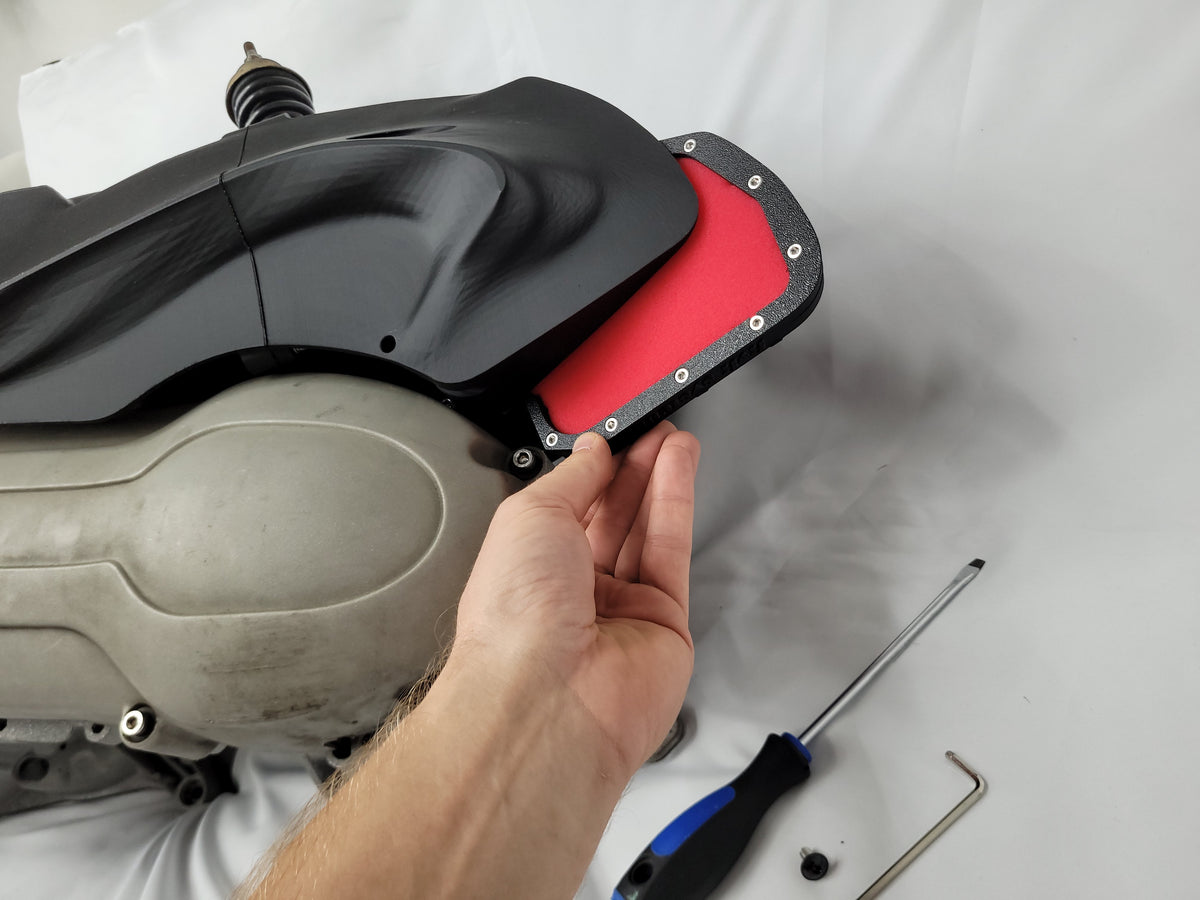

Die einfach herausnehmbare Luftfiltermatten-Baugruppe rundet das durchdachte Design ab. Die Luftfiltermatte lässt sich dadurch reinigen oder wechseln, ohne dass die komplette Airbox demontiert werden muss.
Bei Bedarf kann zudem eine herkömmliche Ersatz-Luftfiltermatte mit 10 mm Stärke mithilfe des Luftfiltermatten Baugruppen-Gehäuses (als Schablone) passgenau zugeschnitten werden. Damit ist die Airbox besonders Benutzerfreundlich und maximal wartungsoptimiert.

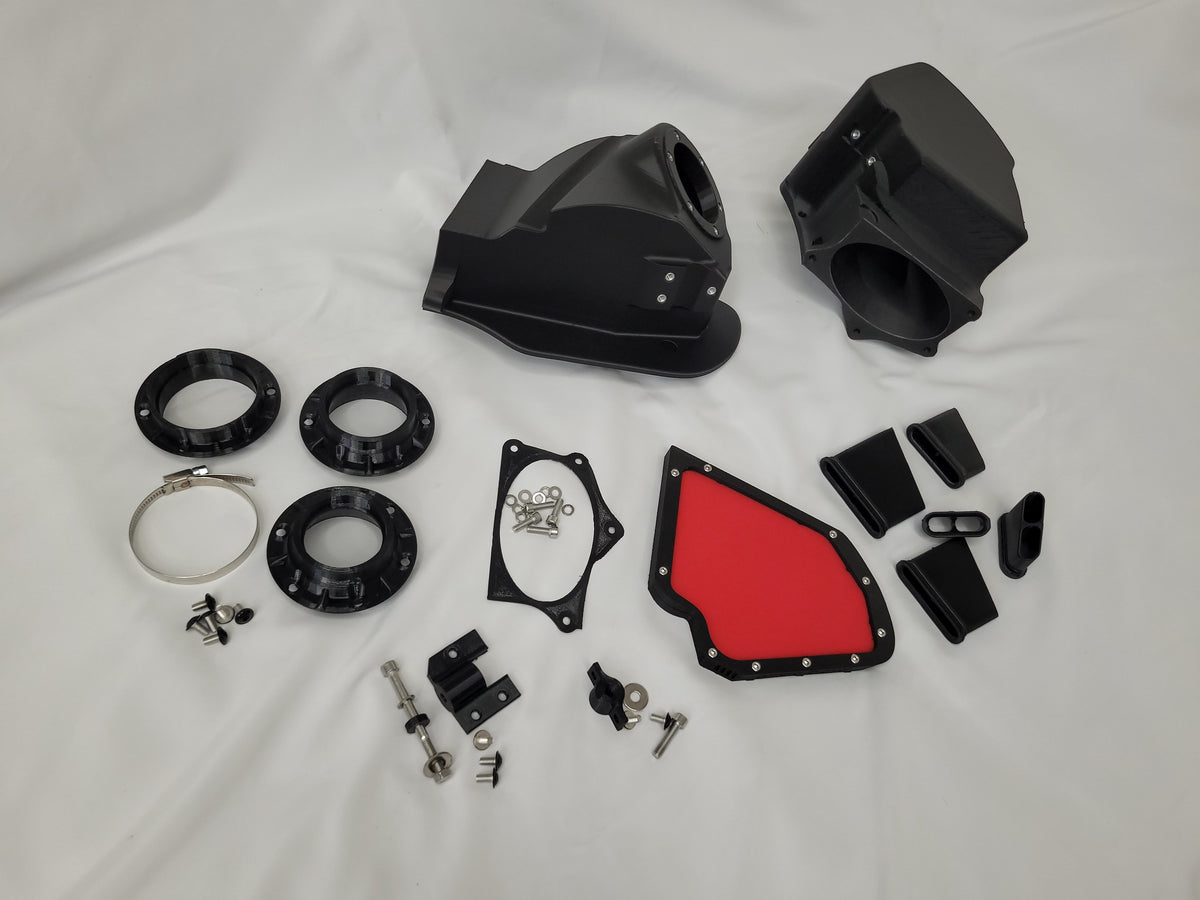

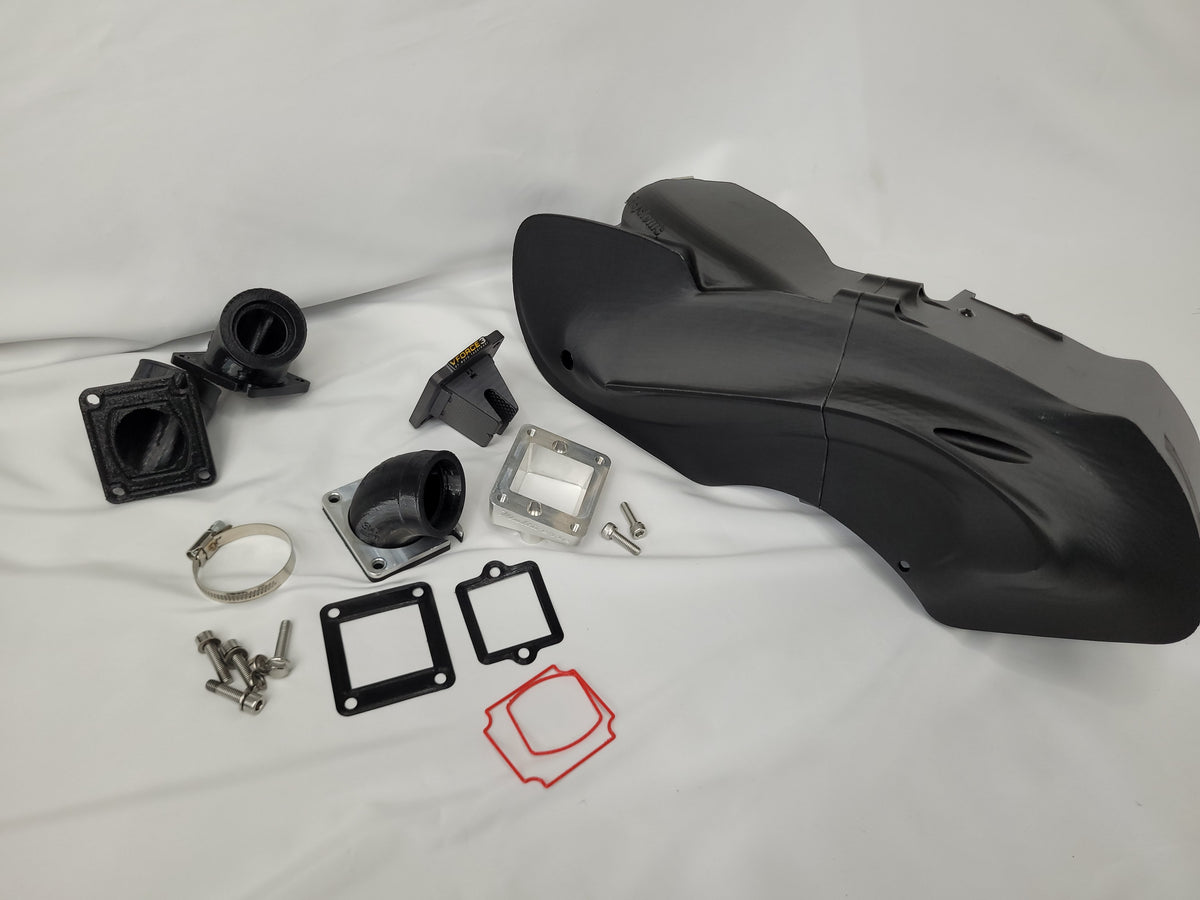

Lieferumfang je Auswahl:

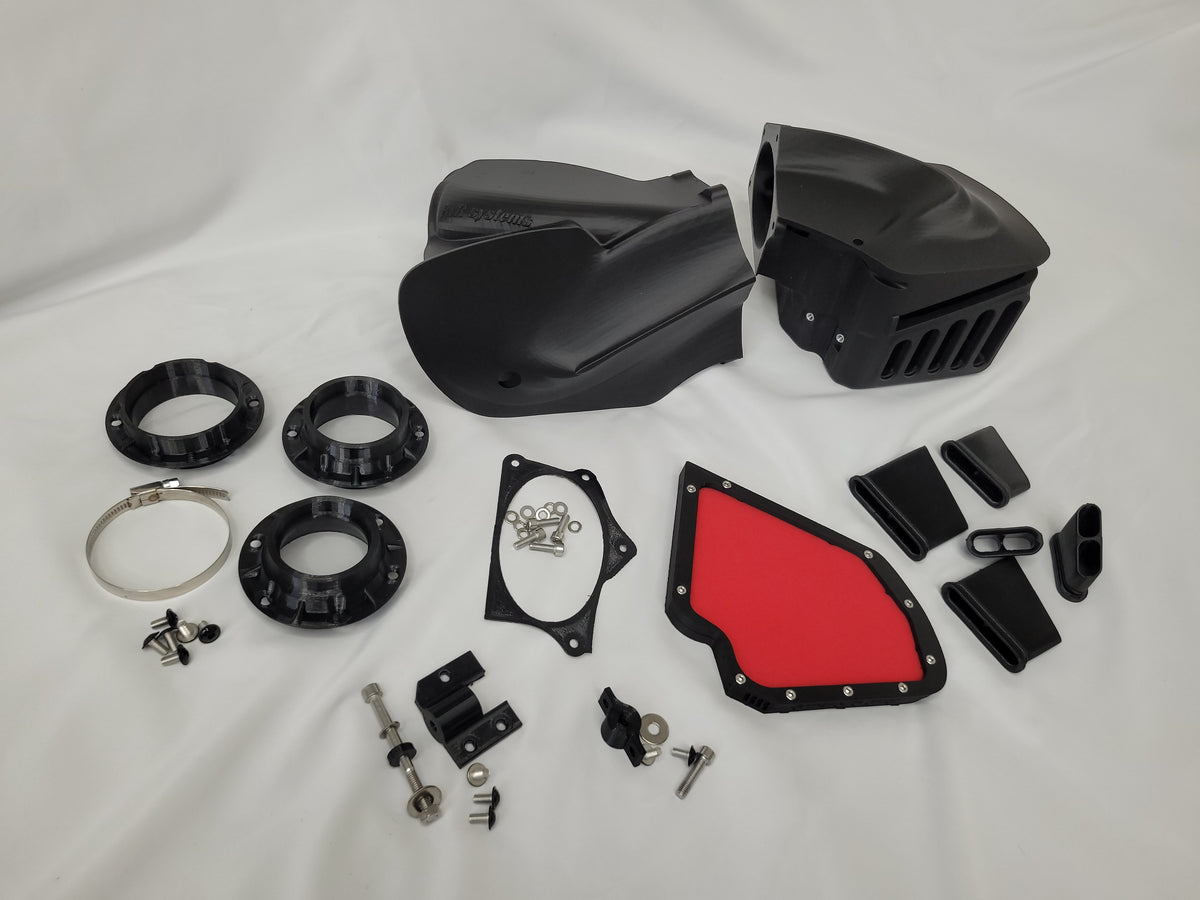

Auswahl: Airbox und Gummi Anschlüsse 3D Druck

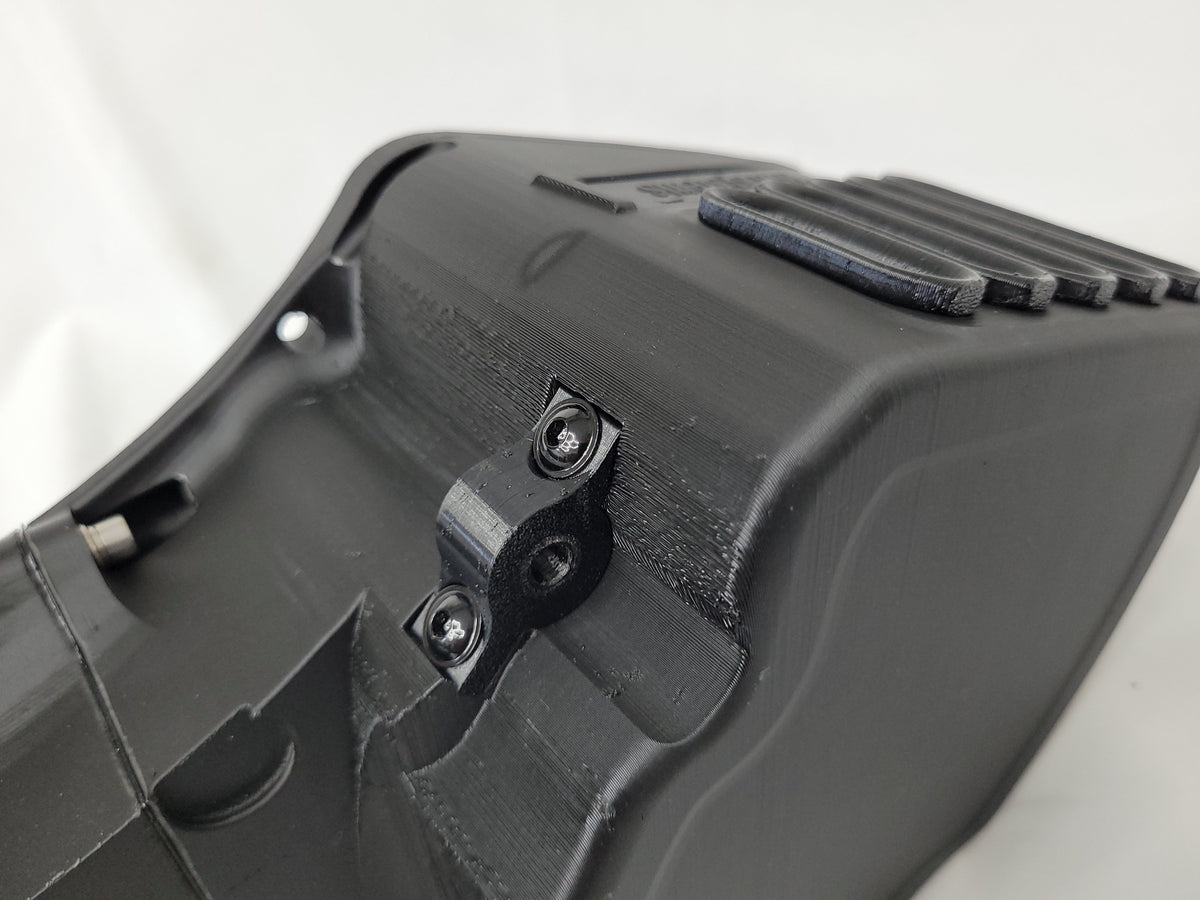

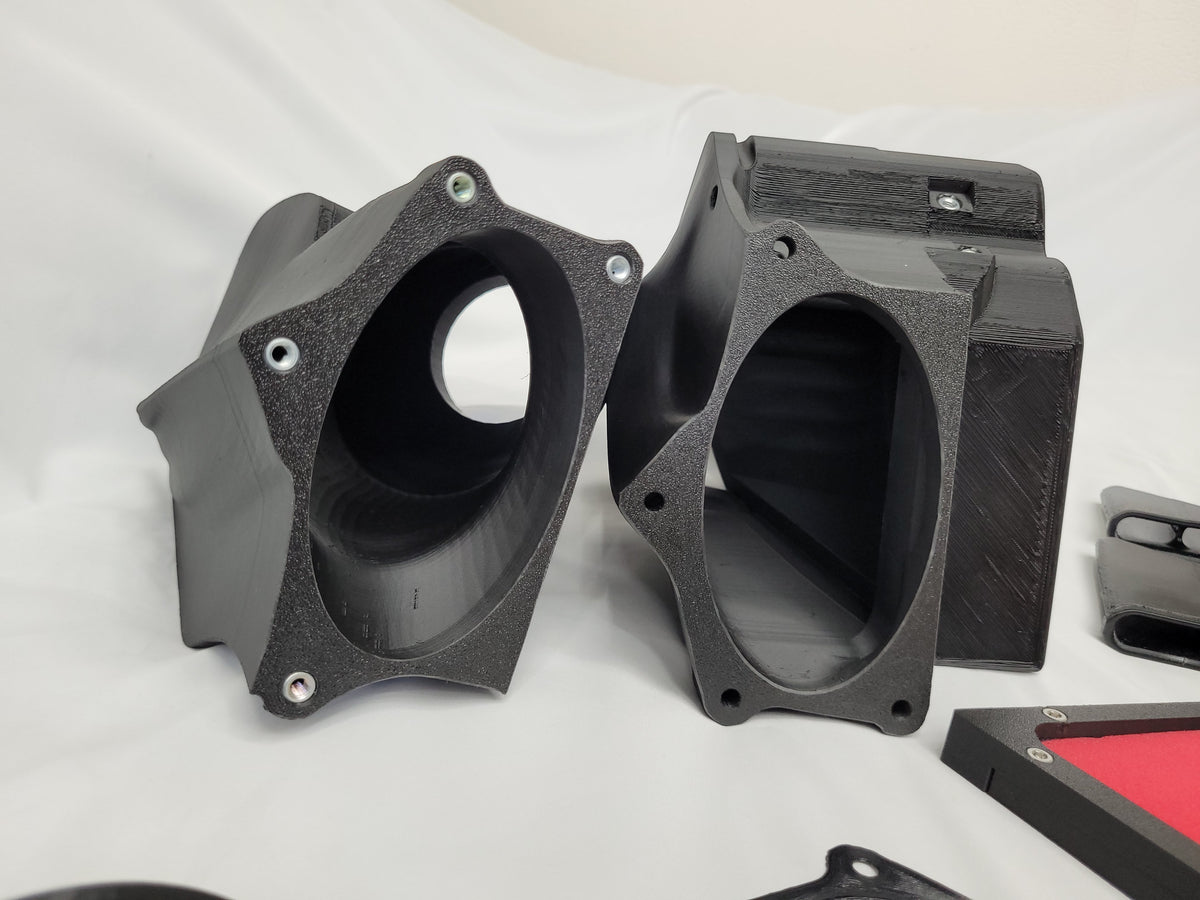

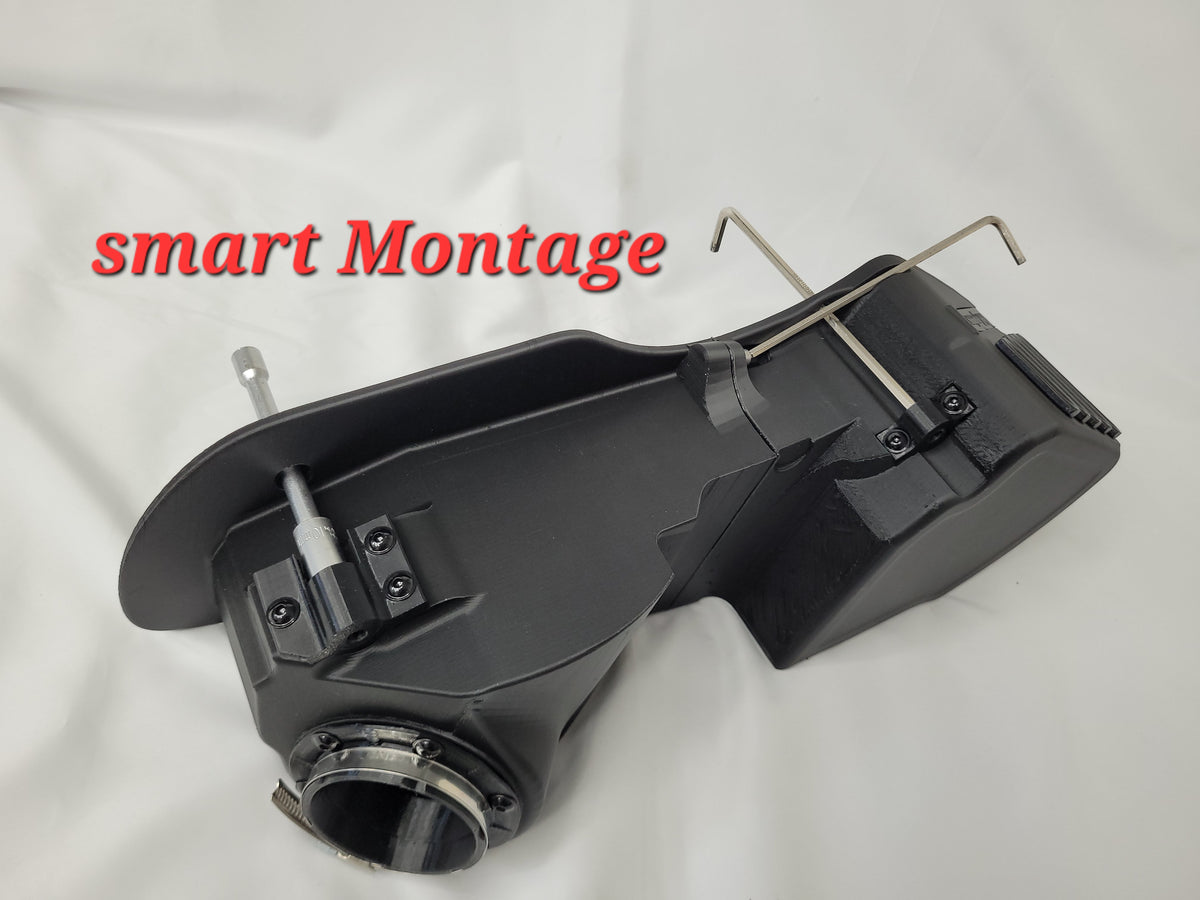

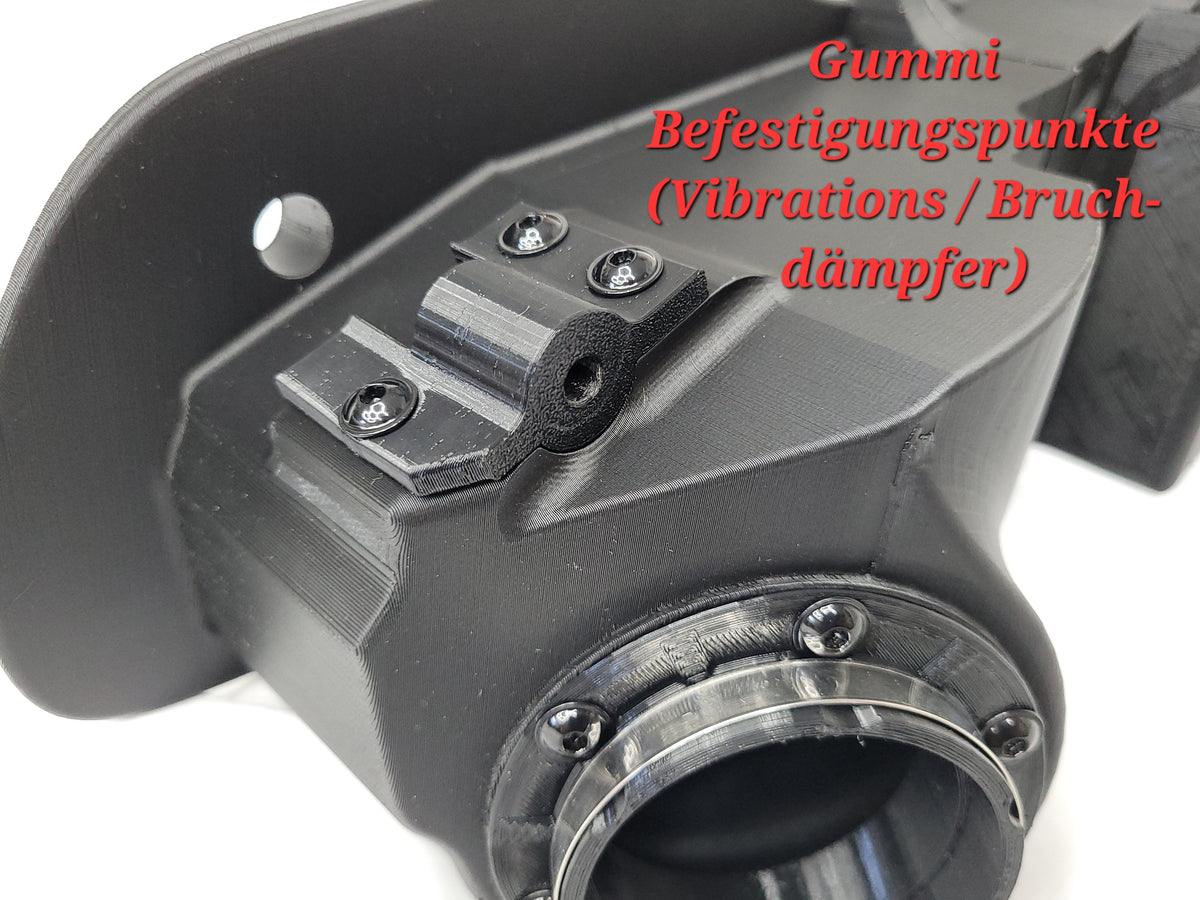

• Airbox Hälfte Links inkl. Gummi Vergaseranschluss und Gummigelagerter Motorblockhalterung (Gewindeeinsätze verstärken den 3D Druck zusätzlich)
• Airbox Hälfte Rechts inkl. Gummigelagerter Motorblockhalterung, 5 Ansaugtrichter Rohre, rausnehmbare Luftfiltermatten Baugruppe (Gewindeeinsätze verstärken den 3D Druck zusätzlich)
• Schrauben und Schellen KIT
INFO: Die Airbox lässt sich auch wunderbar mit zB. Prespo Spritzspachtel grundieren und anschließend in der Wunschfarbe lackieren, siehe daszu auch den FAQ Bereich.

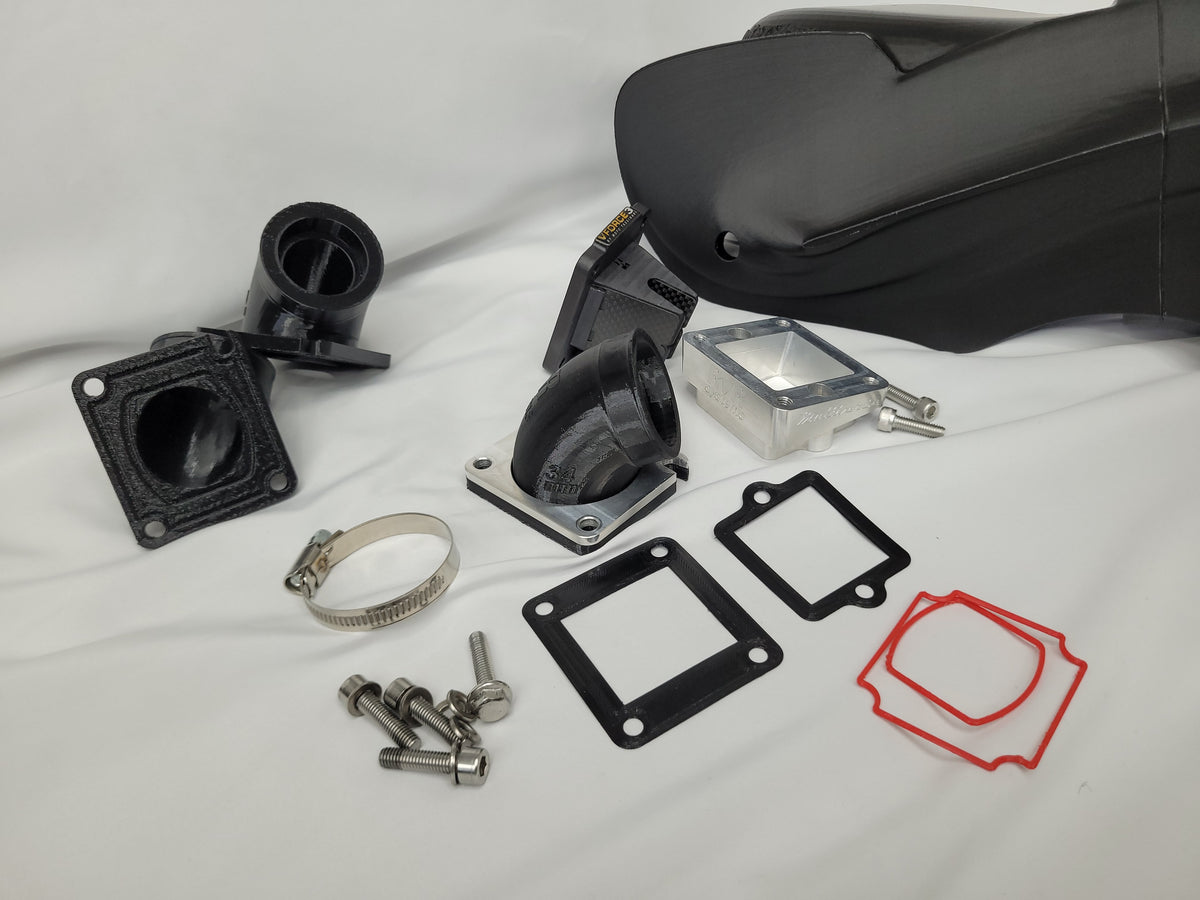

Auswahl: Spacer CNC Aluminium Teile
• CNC Multiverse KX85 Spacer aus Aluminium inkl. Klemmplatte
• bearbeiteter VForce3 KX85 Membranblock
• Schrauben KIT
Auswahl: Spacer 3D Druck ASS Gummi
• ASS Spacer Gummi inkl. Dichtungen
• Schrauben und Schellen KIT
Was gilt es noch zu beachten:

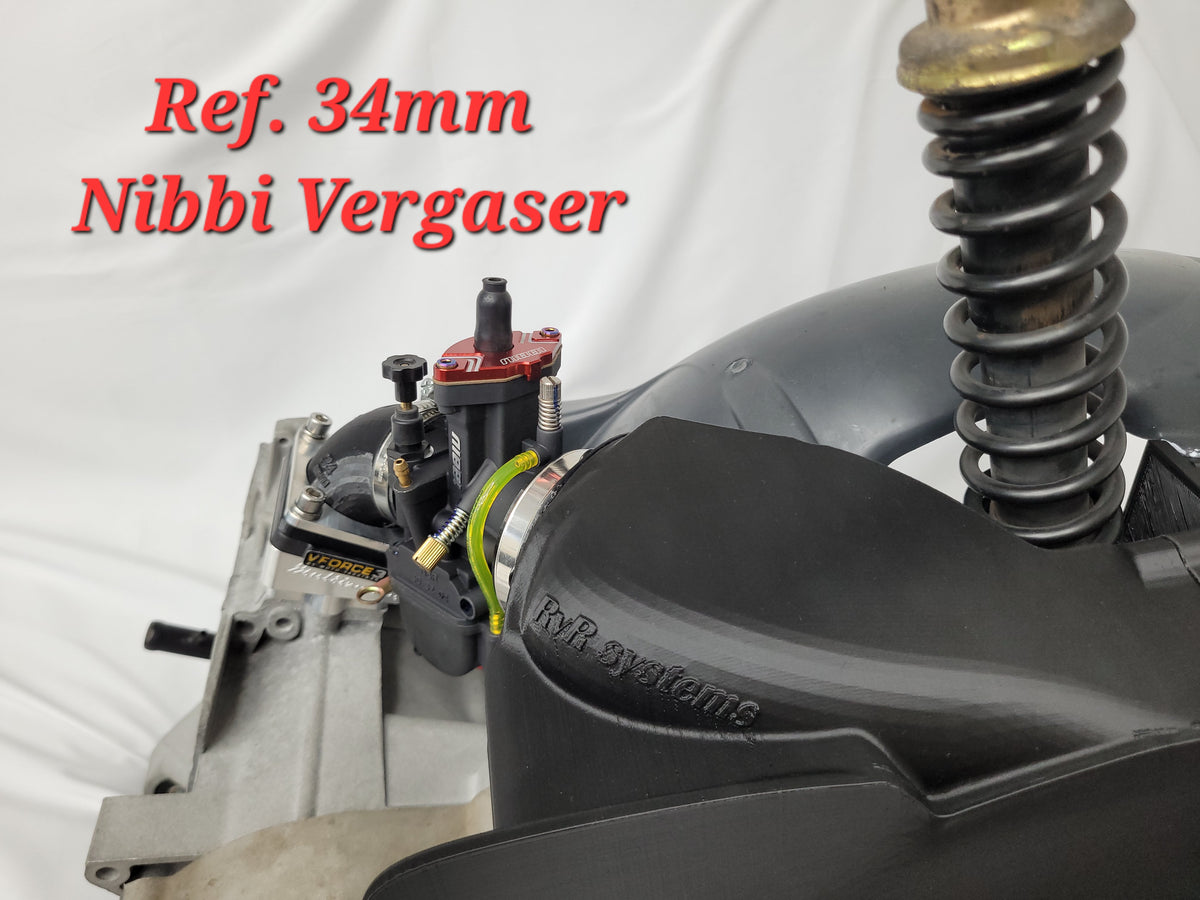

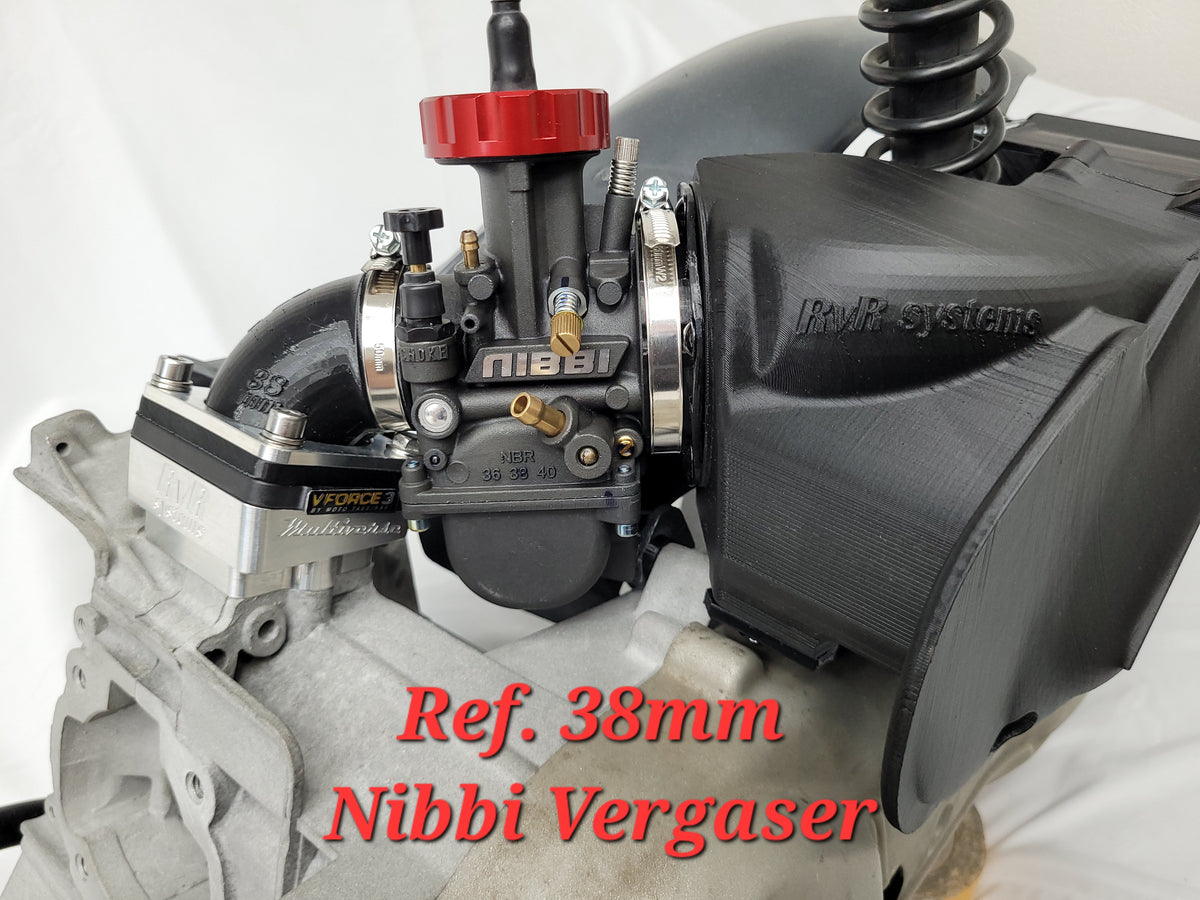

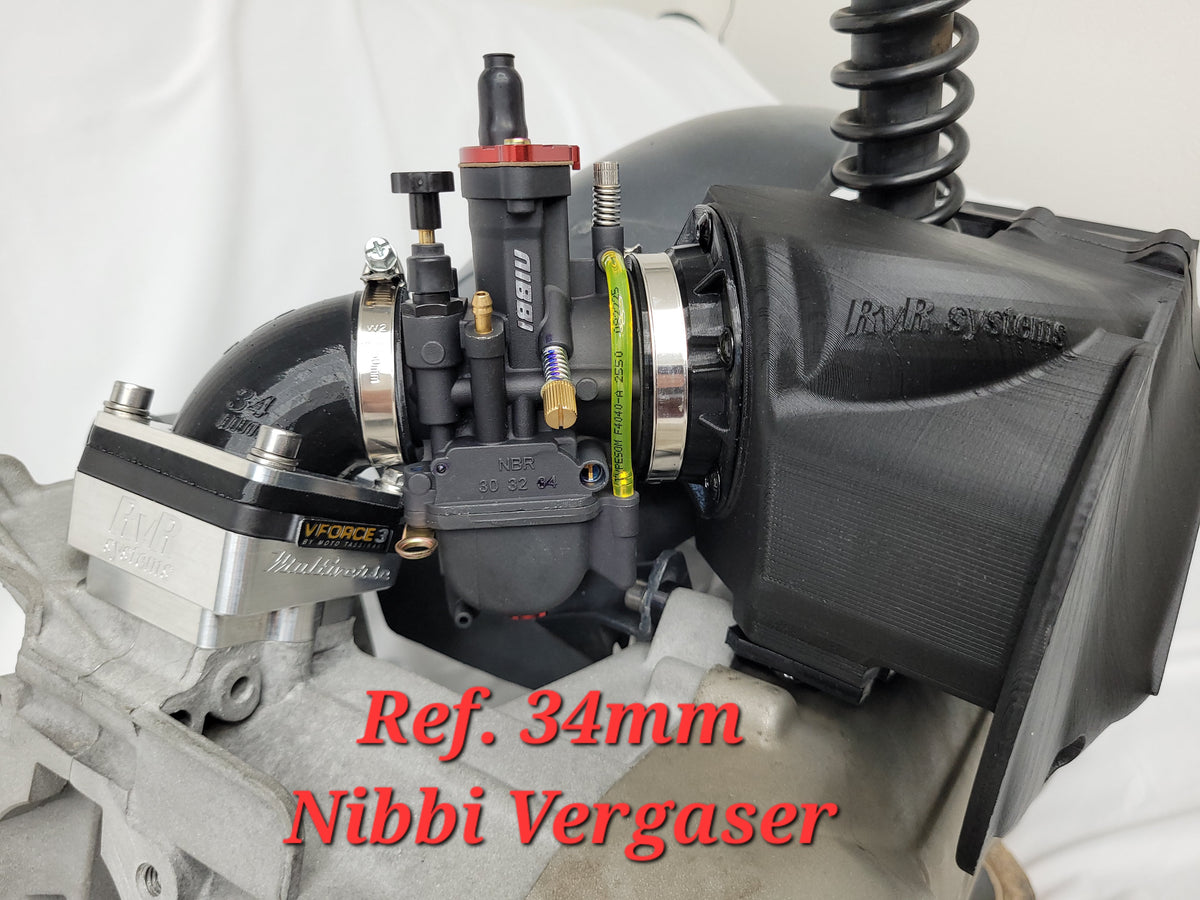

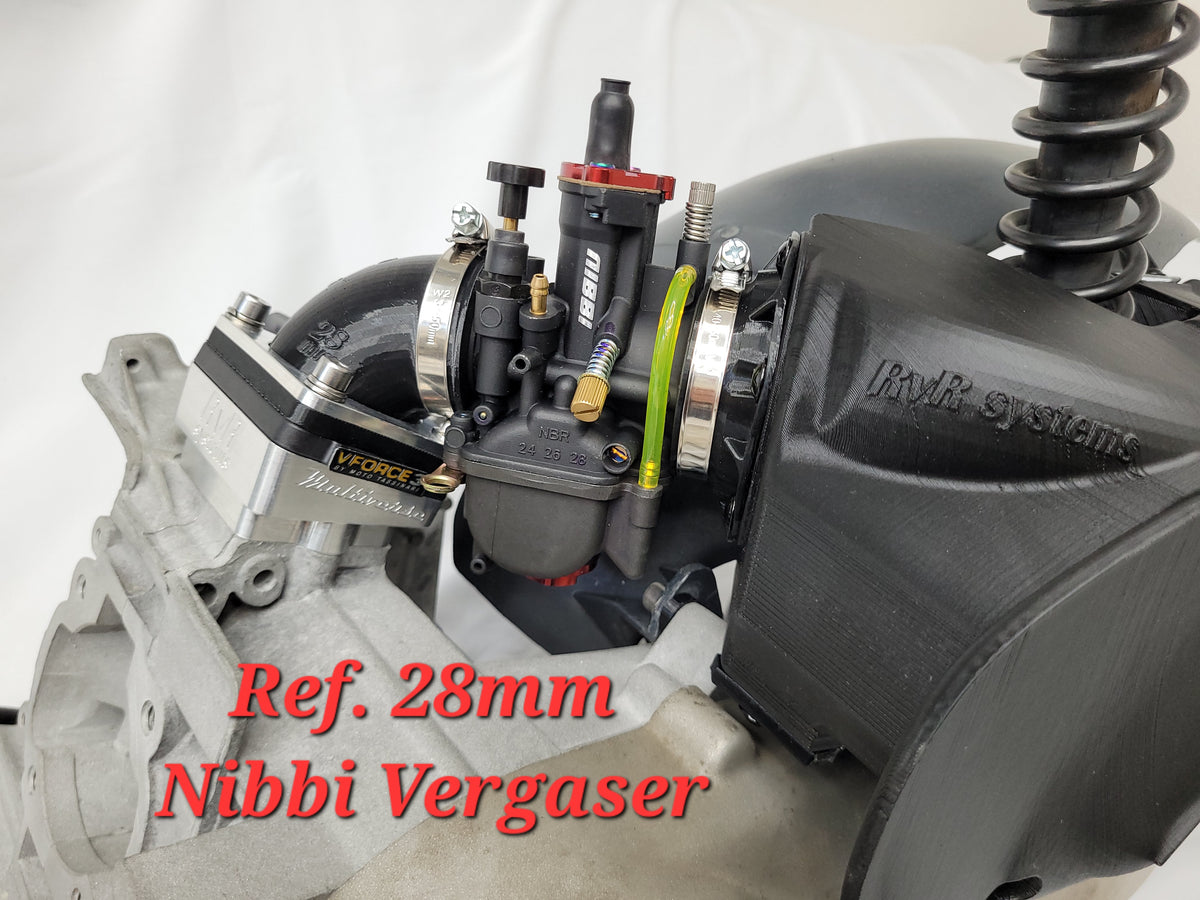

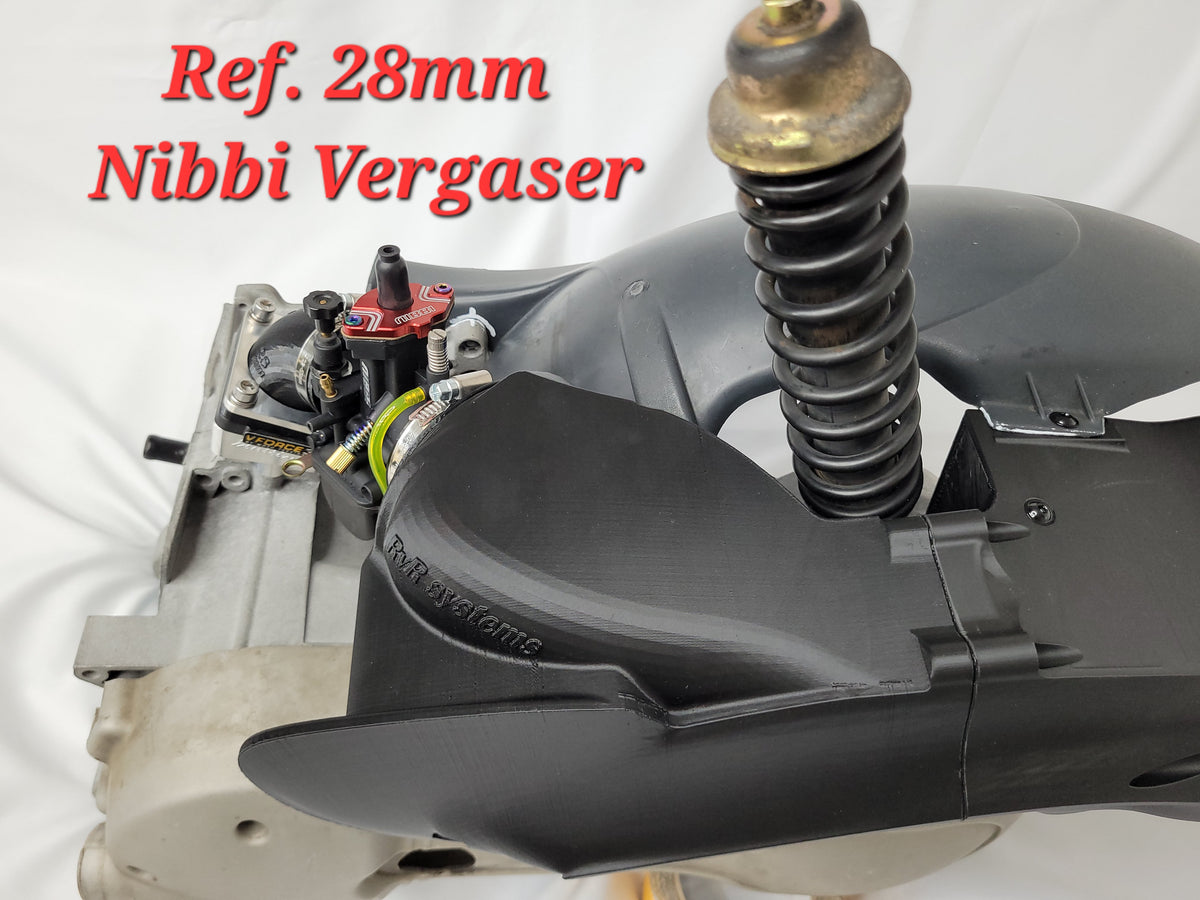

*mit Vergasertiefe ist das Maß von der ASS Anschlussfläche bis Luftfilteranschlussfläche gemeint. Bei den NIBBI Beispiel Vergasern 38er=90mm, 34er=82mm, 28er=82mm
wenn Ihr Vergaser anderer Marken verwendet darf die Vergaserteife nicht abweichen sonst passt der Vergaser nicht korrekt zwischen ASS und Airbox Anschluss
Was gilt es bei VF3 KX85 Membranblock zu beachten:
Der rausnehmbare VForce Stuffer (Das Teil was den Flow durch die Membranplättchen führt) ist Serienmäßig beim VF3 KX auf 28x30mm Oval Durchlass ausgelegt, wenn Ihr größere Vergaser mit zB 34/38mm Durchlass fahren möchtet, empfiehlt es sich den Stuffer mit einem Dremel oder Feile auf zu machen, was sehr leicht geht (Kunststoff)

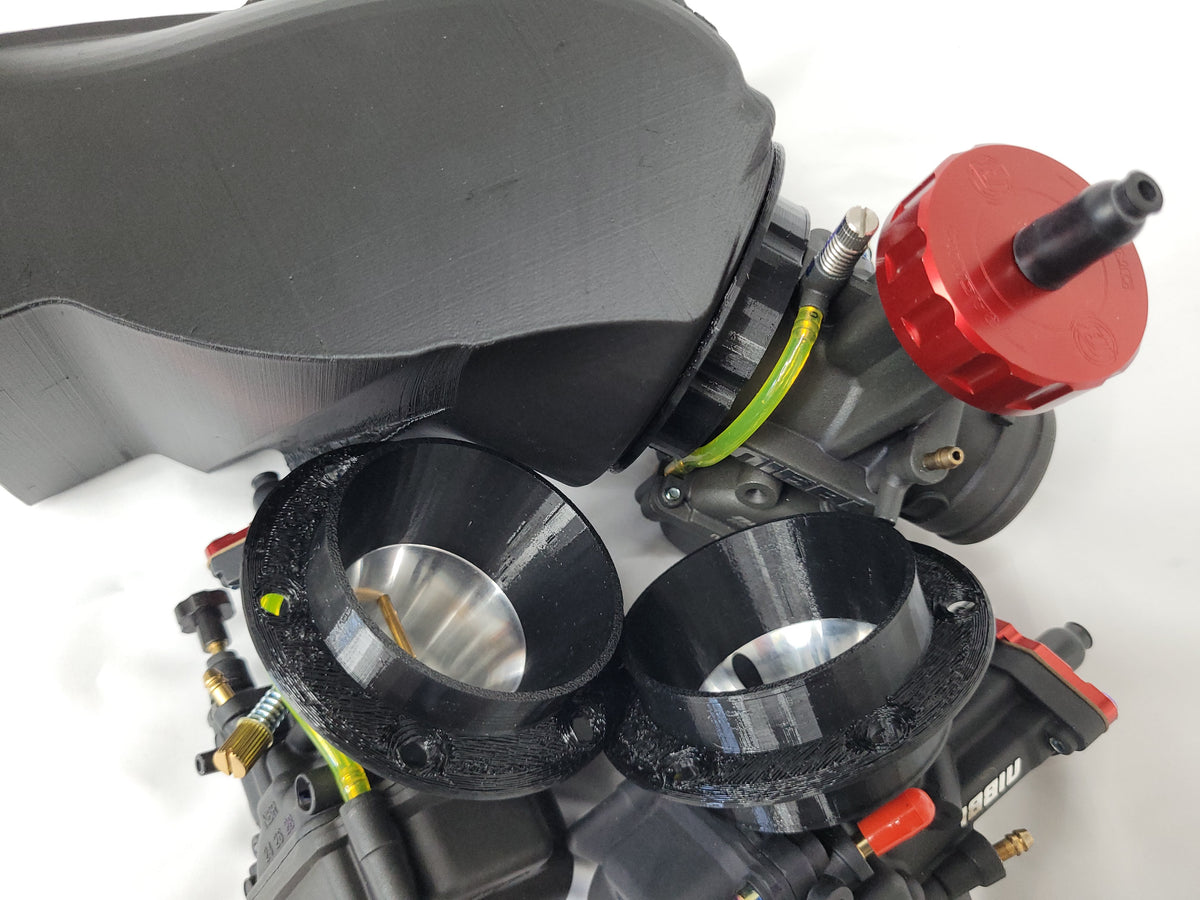

oder Ihr wählt die Venturi Option (dann läuft der ASS von zB Rund D34mm Vergaser auf 28x30mm Membranstuffer konisch zu (Venturi Effekt) ohne bearbeiten des Stuffers
Wenn Ihr euch für die Option inkl. VForce3 KX85 Membranblock entscheidet ist der VForce seitlich von mir gefräst worden, dass er Plug & Play in den Motor und Spacer passt. Der Motorblock muss dann NICHT mehr bearbeitet werden
Entscheidet Ihr euch dafür, selber den VF3 KX85 zu kaufen, müsst Ihr Ihn seitlich Fräsen / bearbeiten lassen 1-2mm da er Serie etwas zu breit ist für den Spacer und Motorblock.
Produktions & Lieferzeiten:
Bitte Produktionszeit (speziell für den Kundenauftrag angefertigte Produkte)
von ca. 7-10 Tagen je nach aktueller Auslastung Sondervariante und Bestellmenge,
(die Druckzeit je Airbox Hälfte liegt bei mehreren Tagen, was die lange Produktionszeit ausmacht)
zzgl. Versandzeit beachten.
